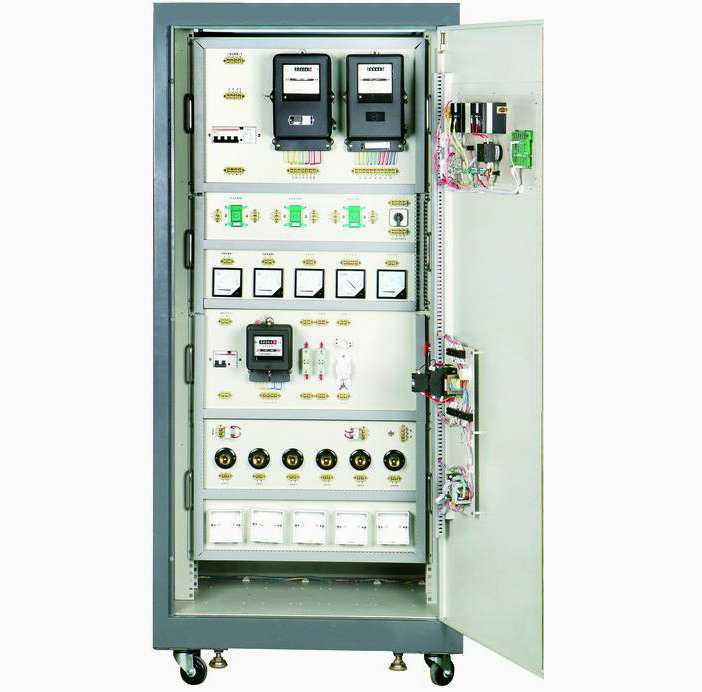

  • ZLTW-382型儀表及照明電路實訓考核裝置


  •     儀表及照明電路實訓考核裝置是按照勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"規范要求而設計的,它集培訓、理論、實際操作和考核鑒定為一體的多功能設備。該裝置采用實際應用的配電柜為主體,合理利用柜體的雙面空間,進行合理布局,配置可靠的元器件。
        本裝置既可用于對電工儀表和照明電路的操作實訓。也可作為初、中、高級電工技能考核設備。
    一、儀表及照明電路實訓考核裝置的特點:
        柜內裝有單聯開關、雙聯開關、單三相電度表、照明燈、日光燈等各種實訓元器件,且所有器件的接線都在接線端子排上進行接線,從而避免了因長時間在器件本身進行走線而導致其損壞,通過走線槽進行工藝布線。
    二、儀表及照明電路實訓考核裝置的技術參數:
    1.輸入電源:三相四線(或三相五線)~380V±10% 50Hz
    2.工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃)海拔<4000m
    3.外形尺寸:800mm×600mm×1700mm
    4.裝置容量:<1.5Kva
    三、儀表及照明電路實訓考核裝置的配置清單:
    柜體配置(雙面)
    1、三相電源指示燈6個
    2、萬能轉換開關2個
    3、電壓表2個
    4、啟動、停止、急停按鈕各2個
    5、單相五孔插座:提供外接單相AC220V的電源, 2個。
    柜內模塊配置(雙面)
    1、4P空氣漏電保護開關:額定電壓AC400V,額定電流AC10A,2個
    2、2P空氣漏電保護開關:額定電壓AC400V,額定電流AC6A,2個
    3、三相四線有功電度表:額定電壓AC380V,額定電流AC10A,最大電流40A,2個
    4、單相電度表:額定電壓AC220V,額定電流AC5A,最大電流10A;DD282型,2個。
    5、熔斷器:RT18型,熔斷器底座帶指示燈,500V,7個
    6、電流互感器:原邊和副邊的比值5:5,精度0.5級;6個
    7、交流電壓表:量程0-500V,精度1.5級,2個
    8、交流電流表:量程0-5V,精度1.5級,6個
    9、萬能轉換開關:額定電壓AC600V,額定電流AC10A,2個
    10、指示燈:額定電壓AC220V,額定電流AC2A;6個,分別為黃色、紅色和綠色。
    11、三相功率因數表:量程-0.5到0.5,精度1.5級,2個
    12、整流器:20W,2個
    13、啟輝器:4-60W,2個
    14、日光燈管:單端插拔管節能燈,4針,18W,2個
    15、白熾燈:額定電壓AC230V,額定功率20W,螺旋式底座,10個
    16、明盒:86mm*86mm,12個
    17、接線端子排:在每一個明盒的正下方安裝與其對應4片端子排,若干個。
    18、人體感應開關 220V 2個
    19、聲控式開關 220V 2個
    20、觸摸式開關 220V 2個
    四、儀表及照明電路實訓考核裝置的實訓項目:
    1.白熾燈電路接線
    2.日光燈電路接線
    3.觸摸開關控制白熾燈電路接線
    4.聲控開關控制白熾燈電路接線
    5.人體感應開關控制白熾燈電路接線
    6.兩地控制一盞燈接線電路
    7.5層樓燈控制接線電路
    8.單相電度表直接接線電路
    9.單相電度表間接接線電路
    10.三相三線電度表直接接線電路
    11.三相三線電度表經電流互感器電路
    12.功率因數表接線電路
    13.電壓表、電流表接線電路
    14.一只電流互感器用于單相回路的控制電路接線
    15.三只電流互感器接成星型接線電路
    16.三只電流互感器接成三角型接線電路
    17.電流互感器與電流表配用接線電路
    18.萬能轉換開關和電壓表測量三相電壓接線
