群控電梯教學模型實踐探討
- 發布者：信 息 資 訊 發表時間:2019-03-04
- 近些年來 ，隨著科學技術的不斷發展，電梯已經成為我們?nèi)粘Ｉ钪胁豢苫蛉钡囊环N特種設備。截止 2017 年底，我國的電梯保有量在 500 多萬臺以上，電梯產品的滿意度和產品的售后維修服務非常重要，各大企業將需要一大批的高素質的電梯技術人員。同時，電梯的維修人員也必須對電梯的結構、運行原理、性能特點、控制方式進行全面的認識和掌握。隨之而來的是電梯的各種安全問題以及電梯技術人員的 缺乏，就需要越來越多的人投身于電梯行業，對于電梯教學的需求也要提升。電梯行業是高職院校機電技術專業學生就業的一個大的方向，培養具有綜合素質的畢業生，進行電梯方面的教學是十分必要的。
通過這些電梯教學模型進行自主開發新的實踐課程及項目，可有以下優點：
（1)可以為機電設備綜合實踐提供教學條件，根據不同的實踐課程靈活進行實踐教學。
（2）由于老師大都是進行理論教學，實踐能力較差，通過這個課題可以鍛煉老師的工程實踐能力研制。
（3）自己動手教學電梯模型，可以提高學生的創新能力。

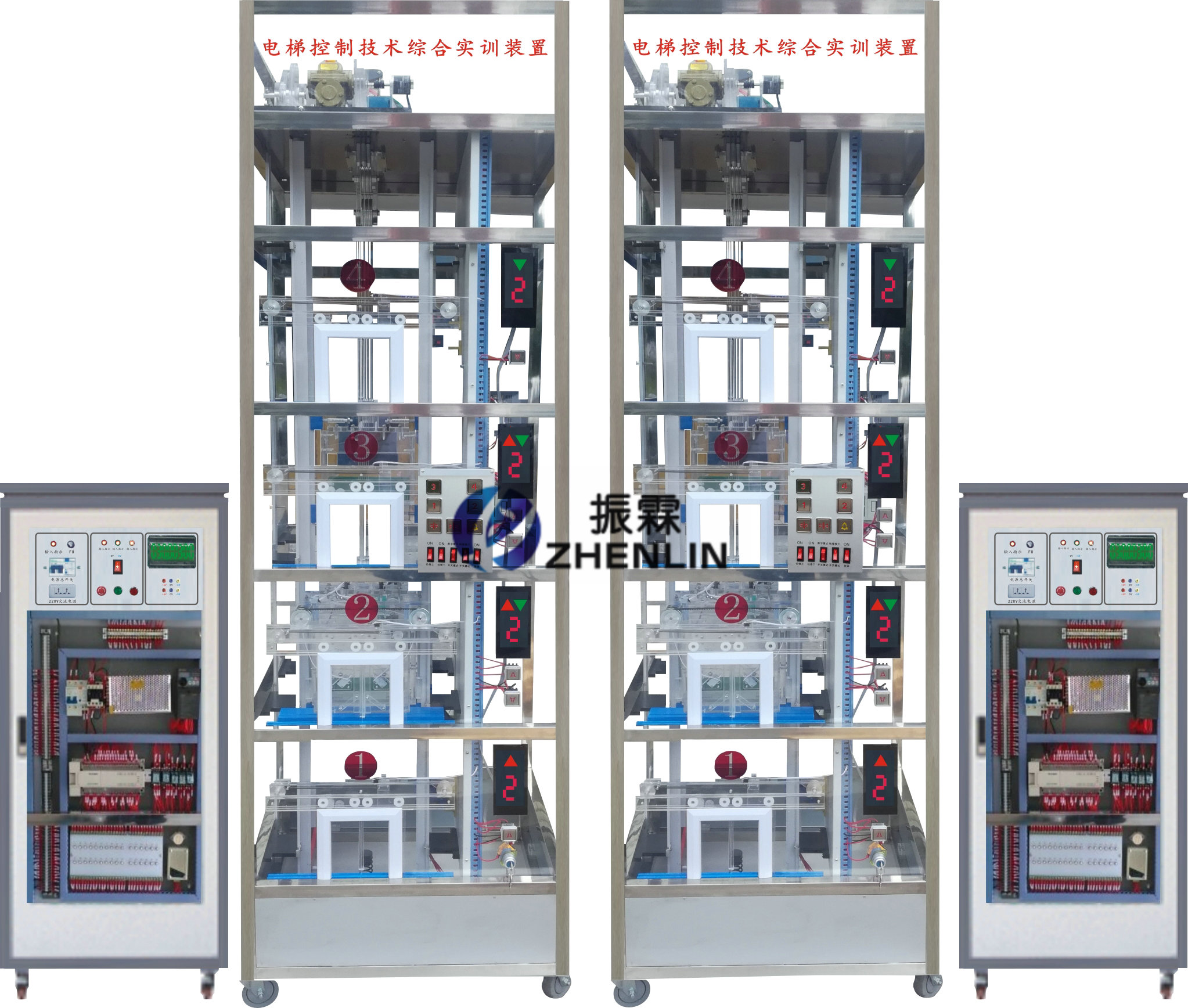

ZL-DT06V型四層雙聯消防透明仿真教學電梯模型（參考）基于以上原因，本文提出研究基于可編程控制器的教學電梯模型控制系統，開發研制性能較優良、更適合教學的電梯模型。本課題設的控制系統采用PLC（可編程控制器）作為群控電梯的控制系統。隨著制技術的不斷發展，傳統的教學方式也不斷的發生著巨大變化，為了讓學生能夠充分掌握當今先進的控制技術，本課題集中了PLC控制技術、傳感檢測技術、通訊技術以及自動控制技術等，確保群控電梯教學實訓設備技術的先進性使用的安全性以及操作的方便性，并且設備的控制系統達到現代先進的技術水平。通過群控電梯實訓平，能使學生將理論知識與實踐技能緊密地結合起來，增強學生進行實訓的興趣，提高學生的動手能力、創新能力、協作能力。
群控電梯的研究具有深遠的意義，目前我國在高等教育中高等職業教育已經占據半壁江山，獨立設置的高等職業技術學院在全國共有近12傭所，占普通高等學校的60％以上。群控電梯實訓裝置的開發，不僅可以作為高等職業技術學院學生實訓設備，同時也可作為高職大學生科研平臺，還可為高職學生參加全國智能電梯安裝與調試技能大賽，進行拆裝訓練和編程調試提供條件。
教學電梯模型：研究的具體內容包括硬件的設計、軟件控制程序設計及功能的實現。
（1）硬件設計主要包括：單臺電梯控制器選擇、群控電梯控制器選擇、信號采集傳感器選擇、變頻器選擇、低壓電器選用。
（2）軟件控制程序設計主要包括：電梯開關門程序設計、呼梯程序設計、加減速程序設計、平層檢測程序設計等。
（3）功能實現，群控電梯就是多臺電梯集中排列，共用廳外呼叫按鈕，按規定程序集中調度和控制的電梯。群控電梯除了單梯控制功能外，還應具有下列功能：最大最小功能。系統指定一臺電梯應召時，使待梯時間最小，并預測可能的最大等候時間，可均衡待梯時間，防止長時間等候。優先調度。在待梯時間不超過規定值時，對某樓層的廳外呼叫，由已接受該層內指令的電梯應召。區域優先控制。當出現一連串呼叫時，區域優先控制系統首先檢出“長時間等候"的呼叫信號，然后檢查這些呼叫附近是否有電梯。
本文研制的教學電梯模型（單臺電梯）采用4層4站結構，高度2·5m，主要部件購買實際電梯的零部件，自主開發框架、機械連接電氣配電柜等。井道采用模擬的框架結構，配備機械小車代替轎廂運行，有配重、各類電子行程開關、層站、曳引機構、安全裝置等，除了框架尺寸縮減以外，其余均與實際電梯相同。層站的結構自己獨立設計，符合電梯標準，節約成本。轎廂的結構采用實物轎廂內部的控制結構、電器部件通訊、消防、電信聯絡都是和正常使用的電梯是一樣的。電梯的控制主體是工業控制計算機（工控機）和PLC（下位機），下位機實時采樣電梯現場清況，以組態形式反映在工控機上，直觀地監視電梯運行：同時工控機可以向PLC下達運行指令，控制電梯的運行狀態。
本教學電梯模型主要用于教學和勞動技能鑒定，強調其可操作性能。學生在電梯模型上可進行安裝、調試、運行、故障檢測、維修維護等操作，因此本設備的部件都是可拆卸、可重新按照所需要的功能進行組合，以完成不同的實訓項目，從多個方面提高學生的操作技能。演示性主要體現在安裝、調試、運行、故障檢測、維修維護等項目的教學上，靈活方便。教學電梯模型采用了自動化軟件一組態王軟件，應用組態王軟件強大的動態監控、數據處理、畫面支持網絡狀態控制、豐富的文本提示等功能，實現在計算機上可以演示電梯的各種運行狀態，使學生能夠先通過軟件演示，模擬現場解決問題，再進行實際的操作，實時性更強，效果更好。
上海振霖公司研制開發的教學電梯模型中除了一般電梯模型所具有的功能外，還增加了計算機控制系統、自動化軟件（組態王）、計算機通訊等先進技術。在研制過程中，充分考慮到高職教育的特點及實際需求，確定研究目標。我們所研制的群控電梯首先用于高職院校機電一體化專業電氣控制與PLC課程教學載體，其次可以作為學生創新教育和智能電梯裝調技能競賽的平臺。教學電梯模型控制系統由實物電梯、PLC、現場傳感器、變頻器等組成，可以獨立運行；軟件系統采用組態編程方便地構成監控畫面，以動畫方式實時顯示電梯的運行狀態，具有報警功能，同時可以提供強大的演示功能。找不到想找的產品?請點擊 產品導航頁
