當前的變頻器自身具有十分優秀的調速才能和十分宏大的節能潛力，很多的國度都已研發出電梯專用的變頻器，并投入到消費中來，我國也同樣如此。電梯速度的調控主要是經過調理電源頻率完成的，而調頻則是依托 PLC 及變頻器完成的。在電梯教學模型的控制系統中，PLC 主要用于電梯的邏輯控制，而變頻器主要是經過調理頻率而到達調速的目的。



1 、電梯控制的請求：

拖動調速控制以及邏輯控制可歸結為電梯控制系統的兩大局部。拖動調速局部多為借助控制變頻器對電梯的工作狀況停止控制，而 PLC 主要用于電梯控制系統中的邏輯控制，將 PLC 運用到電梯的邏輯控制系統中，能夠不時簡化其接線，而且也能進步其牢靠性，也使電梯的維護愈加便利。主拖動借助三相交流異步電動機來拖動，停止集選控制，分為有 / 無司機方式。直流門電動機采用于門機的馭動。

2 、電梯的控制過程：

2.1 有司機的操控

司機接通基站總電源的開關，進而可翻開電梯門后進入電梯內部，再把有無司機操控轉換開關置于有司機操控的位置，借助開關門的按鈕來完成對電梯門的開關的操控。當向上或下的按鈕被乘客按下時，PLC 會承受到乘客的信號，然后 PLC 就會自行掃描內存中的既定程序，相應選定控制程序，并借助輸出設備發射信號，進而操控繼電器做出相應動作，使電梯得以順利運轉。而當電梯快要到達需求?？康臉菍訒r， PLC 會自動接納感應器的減速信號，自行切斷運作，憑仗操控變頻器對電梯的運轉速度停止減速控制，從而控制電梯的加 / 減速以及停車。待電梯?？繉诱竞?，司機借助按鈕控制完成電梯門的翻開，以完成接送客的任務。

2.2 無司機的操控：

所謂無司機操控即不存在被任何司機操控的狀況，電梯可自動停止開關門、運轉、加減速以及停車等動作，而電梯要完成這些動作，PLC 的自動控制則不可或缺。

2.3 慢車狀態的檢修

需檢修之時，借助對慢車開關的控制檢修來完成。檢修慢車開關處于接通時，PLC 檢修控制程序發揮作用，電梯慢速運轉只能借助司機按鈕支配來完成。

（1）停電堅持。正常運轉中的電梯，如遭遇突發斷電，停電的現場數據將被 PLC 自動存儲，電源被重新銜接好后，斷電時的現場數據會自動恢復，操控電梯運轉。（2）應急狀況處置。電梯處于運轉狀態時，各輸入信號的辨認由 PLC 持續停止，且同時監控運轉狀態，異常信號一旦呈現，相應的平安措施即可施行，以避免事故發作。

裝置在基站的消防按鈕開關被按下時，則完成下列功用：門廳、轎內等一切呼叫信號即被消弭；將門閉合，開門回路斷開；電梯若于上行中，即可會?？孔罱鼘?，門不開，后回返基站，如于電梯下行中，便直駛回基站；電梯于開門中，會馬上閉門，回返基站。

3 、電梯的拖動調速和邏輯控制系統的應用：

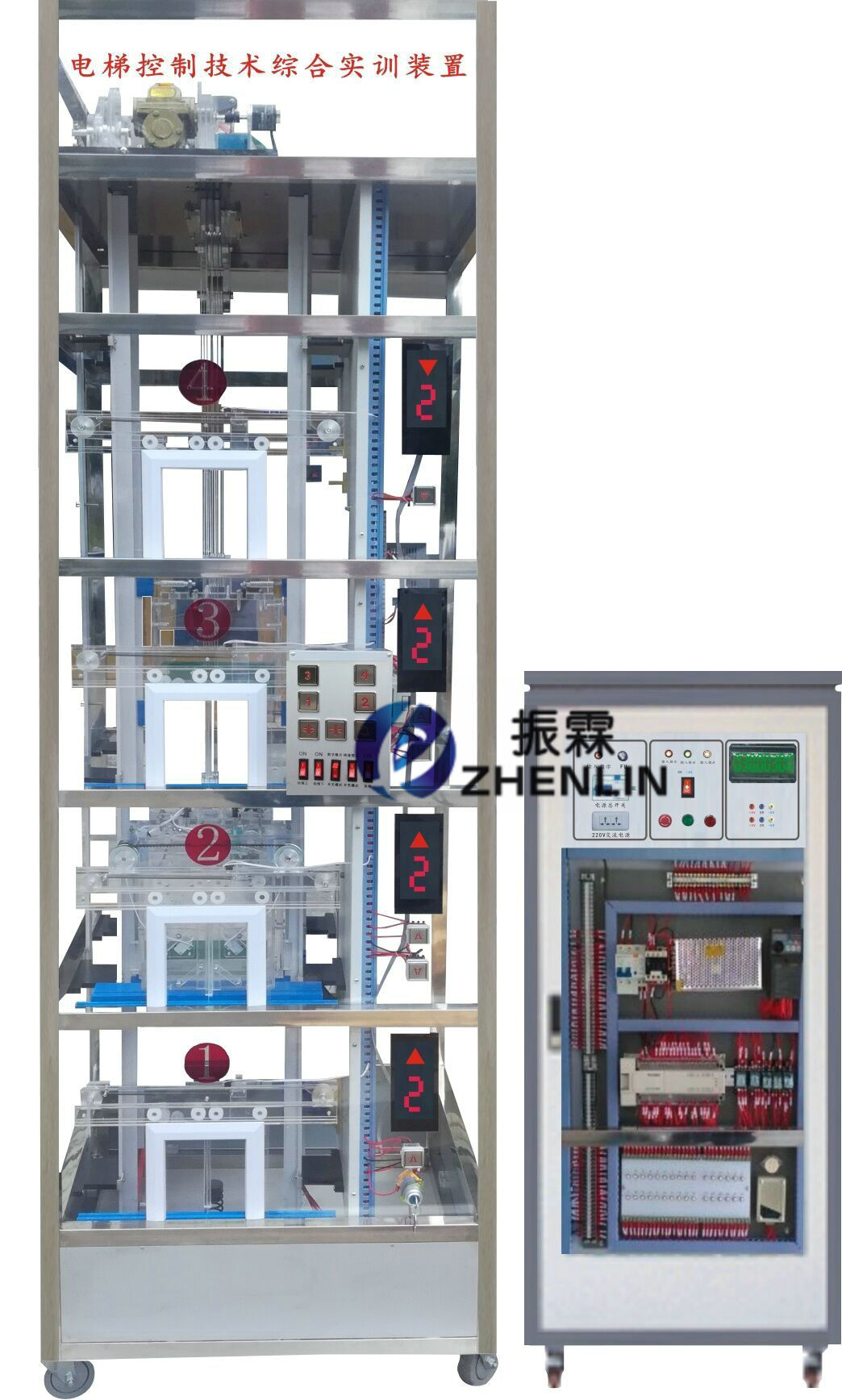

因教學模型，故電梯專用的設備沒有運用在變頻器和拖動電動機中，只借助于既有的教學設備。三菱 FX1N 系列 PLC 被 PLC 系統運用，基于四層四站電梯對其控制的請求， FX1N-60MR，30 點輸入，30 點輸出被選用，以到達系統 I/O 點的請求。
