一、氣動PLC控制實訓裝置的主要技術參數：

　　1、輸入電源：220V.允差±l0%，50Hz;

　　2、裝置容量：≤2kVA;

　　3、工作環境溫度：-5℃～40℃;

　　4、工作濕度：≤90%(40℃時);

　　5、外形尺寸：1500mm×700mm×1750mm

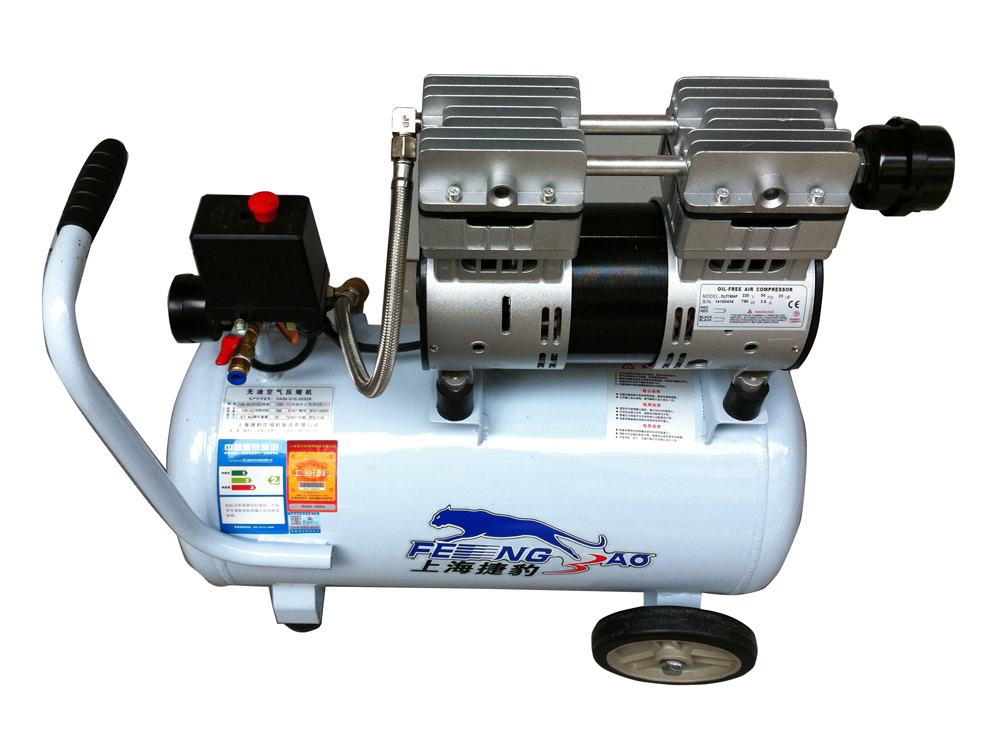

　　6、靜音無油空氣壓縮機：工作電源：AC220V;電機功率：750W公稱容量24L;

　　額定輸出氣壓0.8Mpa

　　7、PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。

　　8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕

　　模塊，氣動元件獨立模塊等。

二、氣動PLC控制實訓裝置的主要特點：

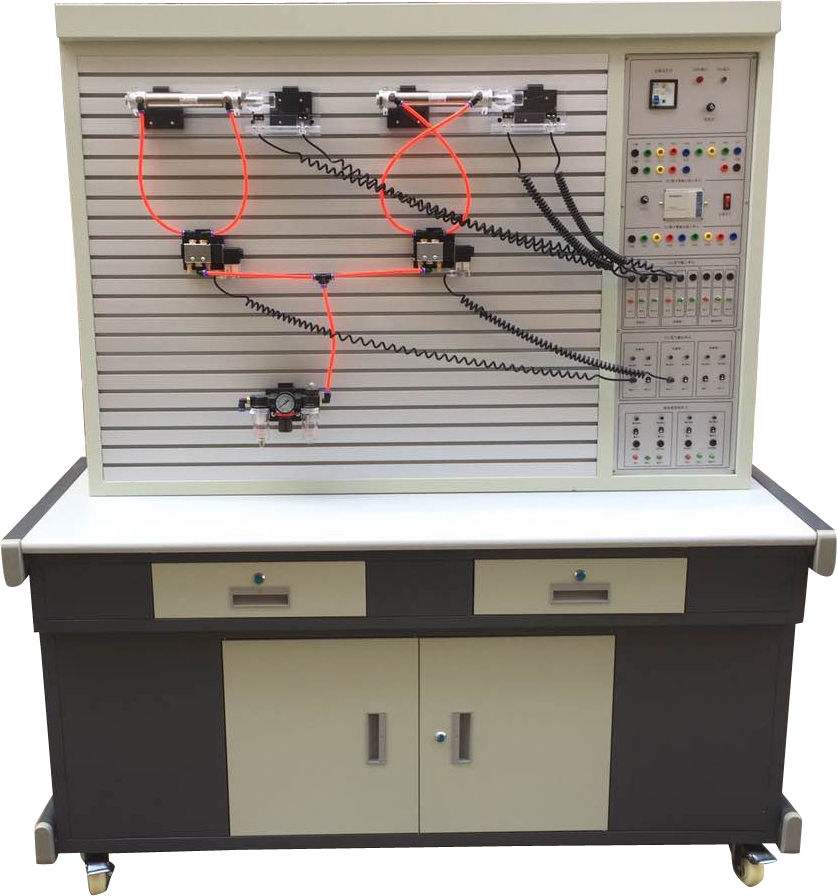

　　1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、

　　可編程控制器(PLC)等組件組成。

　　2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元

　　件等。

　　3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將

　　元件安放在實訓面板(面板帶“T”溝槽形式的鋁合金型材結構)上?；?/span>

　　路搭接采用快換接頭，布局靈活，拆接方便快捷。

　　4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。

　　5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流

　　24V電源;實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。

　　6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

　　7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。

三、氣動PLC控制實訓裝置的基本實訓回路：

　　1、單作用氣缸的換向回路

　　2、雙作用氣缸的換向回路

　　3、單作用氣缸速度控制回路

　　4、雙作用氣缸單向調速回路

　　5、雙作用氣缸雙向調速回路

　　6、速度換接回路

　　7、緩沖回路

　　8、二次壓力控制回路

　　9、高低壓轉換回路

　　10、計數回路

　　11、延時回路

　　12、過載保護回路

　　13、互鎖回路

　　14、單缸單往復控制回路

　　15、單缸連續往復動作回路

　　16、直線缸、旋轉缸順序動作回路

　　17、多缸順序動作回路

　　18、雙缸、同步動作回路

　　19、四缸聯動回路

　　20、卸荷回路

　　21、或門型梭閥的應用回路

　　22、快速排氣閥應用回路

　　23、殘壓排除回路

　　24、自動與手動運用回路

　　25、雙手操作回路

　　26、PLC編程軟件學習和使用

四、氣動PLC控制實訓裝置的配置清單：

————————————————————————————————————————————————————
