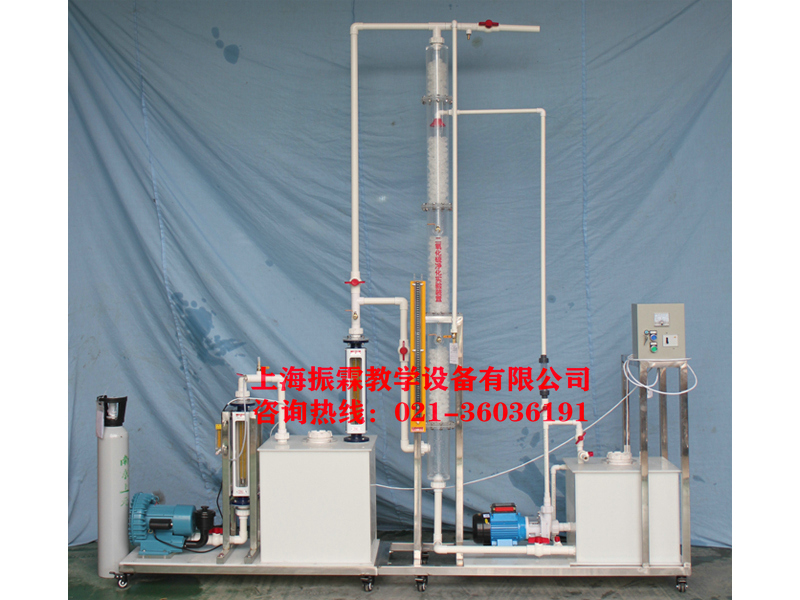

一、數據采集堿液吸收法凈化氣體中SO2裝置的工作原理：

　　含有SO2的氣體可通過吸收凈化。由于SO2在水中溶解度不高，常采用化學吸收方法。本系統采用填料吸收塔，用5%的NaOH或Na2CO3溶液吸收SO2。

　　通過測定填料吸收塔進出口氣體中SO2的含量，即可近似計算出吸收塔的平均凈化效率，進而了解吸收效果。通過測出填料塔進出口氣體的全壓，即可計算出填料塔的壓降;通過對比清水吸收和堿液吸收SO2，可實驗測出體積吸收系數并認識到物理吸收和化學吸收的差異。

二、數據采集堿液吸收法凈化氣體中SO2裝置的主要技術參數及指標：

　　1、環境溫度：5℃～40℃;

　　2、動力裝置布置為正壓式;

　　3、填料塔約Ø 100mm×2000mm;

　　4、SO2進氣濃度：0.01~0.5%;

　　5、空塔氣速：0.5~1.2m/s;

　　6、壓力損失：500Pa/m;

　　7、液氣比：1~10L/m3;

　　8、噴淋密度：6~8m3/(m2·h);

　　9、霧沫夾帶：小于7%;

　　10、處理氣量約：2.5~25m3/h;

　　11、吸收效率約：80%;

　　12、填料：Φ25mm空心多面球;

　　13、PE塑料氣體混合緩沖灌：600mm×500mm600mm;

　　14、整體外形尺寸：1900mm×500mm×2200mm。

　　15、工作電源：AC220V±10%、50Hz，單相三線制，功率750W;安全保護：具有接地保護、漏電保護、過流保護;

　　16、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路;

三、數據采集堿液吸收法凈化氣體中SO2裝置的主要配置：

　　1、在線進、出氣體濃度檢測系統各1套(瑞士進口SO2傳感器)2只：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM;

　　2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：316L不銹鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA;風量、風速測量精度：±1%;

　　3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA(4線制)、供電9-36VDC;

　　4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s(MAX)、分辨率8點/mm和384點/行、有效打印寬帶48mm;

　　5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：

　　6、二段填料塔1套：透明有機玻璃材質、厚度6mm、含除霧器、空心多面球填料若干

　　7 、SO2氣體與鋼瓶1套(10升)、氣體流量計1個、不銹鋼雙表頭氣體減壓閥1只、

　　8、.貯液箱1只：白色PP板、厚度10mm，

　　9、耐酸耐堿水泵1臺、流量：0.5 m3/h、揚程：5(m)功率750W;含液體噴淋分配裝置1套;

　　10、流量測量與調節：液體流量計1只、(LZS-15、量程:100～1000L/ h)、

　　11、氣體混合罐1套;白色PP板、厚度10mm，

　　12、風機1臺：(電壓：220V、功率0.75Kw、轉速2200r/min)、

　　13、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、

　　14、 Ø 32連接管路及控制球閥

　　15、不銹鋼框架實驗臺(38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。

四、數據采集堿液吸收法凈化氣體中SO2裝置的軟件組成：

　　公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

　　⑴、3D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致;⑶、3D仿真軟件屏幕大小尺寸可以編程;⑷、整套軟件與設備實驗過程流程動畫。
