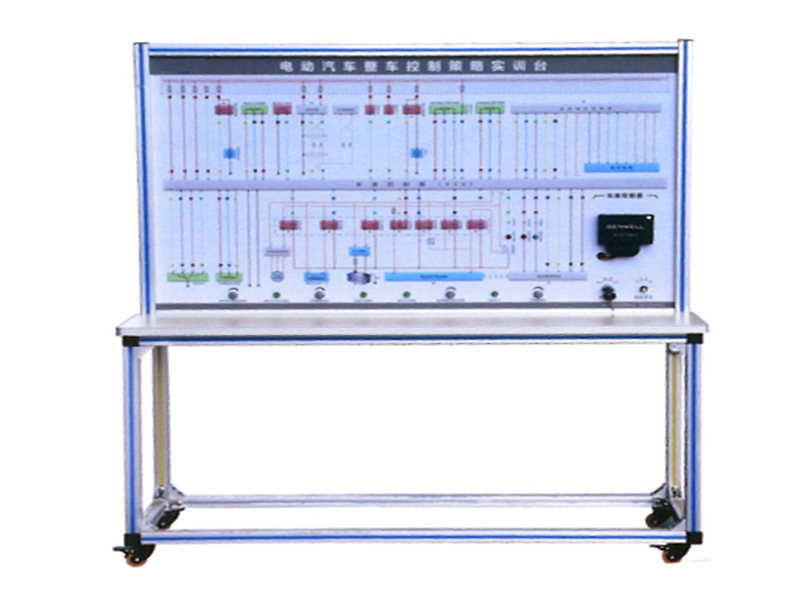

一、純電動汽車整車VCU控制系統實訓臺的產品簡介：

　　選用純電動汽車整車控制系統原理為基礎制作的實驗實訓臺架，可完成純電動汽車整車控制系統相關的實驗實訓內容，純電動汽車整車控制系統教學板與系統實物硬件平臺連接使用。適合于各類院校對純電動汽車整車控制系統等理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。

二、純電動汽車整車VCU控制系統實訓臺的功能特點：

　　1.純電動汽車整車控制系統教學板與系統實物硬件平臺連接使用，展示整車控制系統的結構與原理、動態演示整車控制系統工作過程。

　　2.純電動汽車整車控制系統教學板,包含整車控制器VCU及控制系統的電路圖板與結構原理圖。

　　3.安裝有診斷座接口，可連接配套的上位機軟件，對電控系統進行讀取故障、讀取數據流等自診斷功能。

　　4.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板;學員可直觀對照圖板和實物，認識和分析系統的工作原理。

　　5.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

　　6.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點15個。

　　7.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

　　8.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。

　　9.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。

三、純電動汽車整車VCU控制系統實訓臺的技術規格：

　　1.外形尺寸：1500×700×1700(長×寬×高)

　　2.面板外形尺寸：1448×940mm(長*寬)

　　3.移動腳輪：100*60mm

　　4.工作溫度：-40℃～+50℃

　　5.工作電源：DC12V

四、純電動汽車整車VCU控制系統實訓臺的實訓(實驗)項目：

　　1.純電動汽車整車控制器VCU及其控制系統組成結構。

　　2.純電動汽車整車控制器VCU及其控制系統工作原理。

　　3.純電動汽車整車控制器VCU及其控制系統故障診斷與排除。

　　4.純電動汽車整車控制器VCU及其控制策略演示驗證操作，并對控制策略進行檢測分析診斷。

五、純電動汽車整車VCU控制系統實訓臺的基本配置：

　　(知豆純電動汽車)整車控制器VCU及控制系統實物硬件平臺、控制策略演示的開關與指示燈及電位計等、一體化全鋁合金型材搭建的移動臺架(1500×700×1700mm ,帶自鎖腳輪裝置，帶安裝檢測端子的原理面板1448×940mm)、故障考核系統、設備操作說明書。
