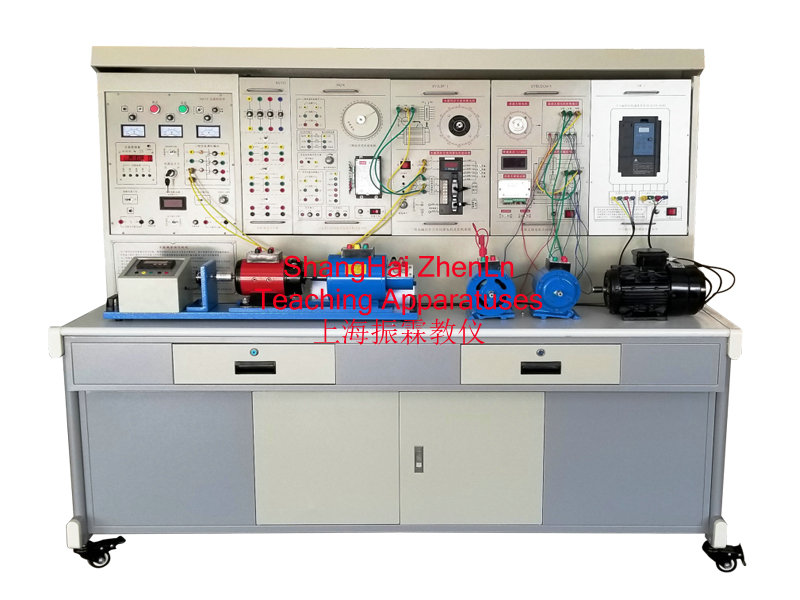

一、新能源汽車電工電子及電機驅動技術教學系統的概述：

　　本裝置根據實際生產和相關崗位職業技能要求研制而成，可完成新能源汽車中模擬電子技術實訓、數字電子技術實訓、綜合應用實訓項目，也可完成新能源汽車電力電子變流技術，新能源汽車電機驅動技術的相關實訓。本實驗臺適用于汽車類、電子類、軌道交通類、機電類的教學與實訓、，能為學生提供了一個綜合應用、創新實訓的平臺。

二、新能源汽車電工電子及電機驅動技術教學系統的裝置特點：

　　學生可用專用實訓導線組合各種實訓線路，完成不同的實訓項目;

　　電源、測量儀表輸出端以接線柱和接線端子兩種方式引出，實訓操作方便;

　　學生可設計、搭接、調試、驗證新的電子電路，培養創新意識和能力。

　　提供多種新能源汽車電力電子變流技術組件，電機驅動技術組件，實用性強。

三、新能源汽車電工電子及電機驅動技術教學系統的技術性能：

　　輸入電源：三相交流電源380VAC±10%，具有觸電及過載保護功能，確保人身安全。

　　工作環境：-10～40℃;環境濕度：≤90%(25℃)

　　外形尺寸：長×寬×高=1650×710×1580mm

　　裝置容量：≤1KVA

　　安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

　　基本配置及功能

　　1. TS-1電源控制屏

　　(1) 交流電源

　　提供三相380V交流電源，交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護。配有1只指針式交流電壓表，通過切換開關指示三相電網電壓。

　　(2)穩壓電源模塊

　　1)1路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，每路電源輸出有0.5級數字電壓表指示。

　　2)提供直流5A/24V開關穩壓電源1路，為步進電機及驅動系統供電。

　　(3)儀表模塊

　　1)設有交流電壓表一只，量程0-450V，3為半數顯。

　　2)設有交流電流表一只，量程0-5A，3為半數顯。

　　3)設有直流電壓表一只，量程0-±300V，3為半數顯。

　　4)設有直流電流表一只，量程0-±5A，3為半數顯。

　　(4)設有啟動，停止，急停按鈕各1個。

　　(5) 控制屏正面大凹槽內，設有兩根圓管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用?？刂破羶蓚?cè)設有三極220V電源插座及三相四極380V電源插座。

　　2、DQ02實驗桌凳

　　實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方;設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。

四、新能源汽車電工電子及電機驅動技術教學系統的實訓掛件：

　　(1) 三相異步電機變頻調速控制系統

　　提供日本三菱FR-D720-0.4KW-CHR變頻器一只，設有BOP操作面板及外圍接口。

　　(2)永磁直流無刷電機及控制系統

　　提供直流無刷電機一臺及數字控制系統一個，能夠?qū)崿F(xiàn)電機正、反轉控制及調速等功能，可在線對參數進行修改。

　　(3)三相永磁同步交流電機控制系統

　　提供三相永磁同步電機及驅動控制系統1套

　　(4)SPWM單相交直流變頻原理

　　根據普通高等教育"九五"國家級重點教材王兆安，黃俊主編的《電力電子技術》(第四版)的內容進行開發。用于展示交直交變頻原理，主要讓學生了解SPWM正弦波脈寬調制信號的形成方法，了解IGBT管專用集成驅動芯片的特點及其使用，能完成如下實驗項目：

　　1)SPWM波形成的過程;

　　2)交直交變頻電路在不同負載時的工作情況和波形，并研究工作頻率對電路工作波形的影響;

　　3)IGBT管專用集成驅動芯片的工作特性。

　　(5)半橋型開關穩壓電源

　　提供了半橋型開關穩壓電源的主電路和控制電路，主電路的電力電子器件為電力MOSFET管;控制電路采用專用PWM控制集成電路SG3525，采用恒頻脈寬調制控制方案。可完成“開關電路在開環與閉環下負載特性的測試”以及“電源電壓波動對輸出的影響”等實驗內容。

　　單相調壓與可調負載

　　提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調電源;一個整流濾波電路以及0～900Ω/0.41A(串聯)或0～450Ω/0.82A(并聯)瓷盤可調電阻，為相應的實驗提供一個可調的阻性負載。

　　(7)功率表及單相變壓器

　　提供一只功率表和一只單相變壓器。

　　(8)電工電子元器件實訓單元模塊

　　該掛板集成了電壓、電流、電阻測試，串并聯、混合聯的接線方式等實訓所需器件。

　　(9)勝利牌數字萬用表(VC890D)

　　直流電壓量程：200mV/2V/20V/200V/1000V，精度±(0.5%+3)

　　交流電壓量程：20V/200V/750V，精度±(0.8%+5)

　　直流電流：20mA/200mA /20A，精度±(1.5%+3)

　　交流電流：200mA /20A，精度±(1.5%+5)

　　電阻：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8%+3)

　　(10)高可靠護套實驗連接線及配件

　　根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線(不存在任何觸電的可能)，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠;弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

五、新能源汽車電工電子及電機驅動技術教學系統的實訓項目：

　　(一)、汽車電工電子基礎實訓項目

　　項目一 電工電子測量儀表的使用(萬用表，電流表，電壓表等)

　　項目二 電工電子基礎元器件的認識

　　項目三 電阻的串并聯，混連實訓

　　項目四 電路各元件電壓/電流的測量

　　項目五 繼電器的認識與使用

　　項目六 變壓器的互感原理

　　(二)新能源汽車電力電子變流技術及電機驅動技術實訓

　　項目一 新能源汽車電力電子器件(IGBT，MOSFET)的認識與特性實驗

　　項目二 半橋型開關穩壓電源的性能

　　項目三 新能源汽車交流電機SPWM交直交變頻調速原理

　　項目四 三相異步電機變頻調速實訓

　　項目五 永磁直流無刷電動機控制電路調試與運行

　　項目九 永磁同步電動機及控制電路調試與運行

六、新能源汽車電工電子及電機驅動技術教學系統的本設備的配置：
