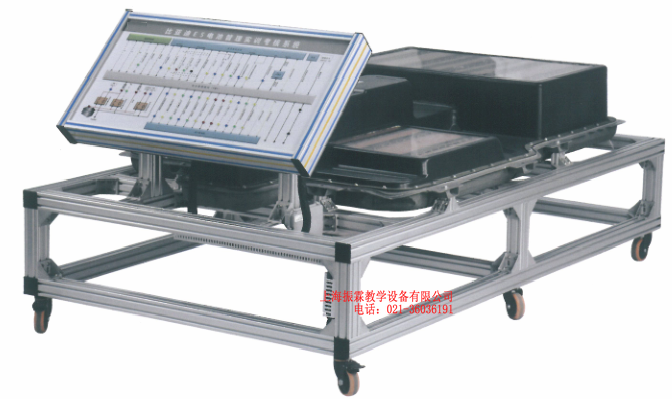

ZLXN-Y31B型動力電池及其管理系統實訓臺
- 一、動力電池及其管理系統實訓臺的產品簡介：
1.產品以 吉利EV300 純電動汽車動力電池包（含BMS管理系統）為基礎，采用原車配套單體電池組成動力電池包，并配備動力電池管理系統(BMS)。
2.BMS采用分布式電池管理系統，由主控模塊和參數采集模塊組成，電壓/溫度采集采用專用電路板。
3.實訓臺為真實可運行的 動力電池充放電系統，充分展示各主要零部件組成結構和邏輯控制關系。
4.實訓臺可實現與BMS的通訊，通過BMS上位機軟件將BMS輸出的動力電池各種參數顯示在多媒體顯示終端上。
5.各主要部件安裝在平臺上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護。
6.動力電池包半透明設計，便于學員觀察電池內部結構。
7.本設備可與驅動電機及其控制系統實訓臺聯合工作（連接使用），模擬實車啟動、加速、制動、停止等工況下動力電池及驅動電機的實時工作狀態以及特性參數。
二、動力電池及其管理系統實訓臺的功能特點：
1.可通過原車儀表或多媒體顯示終端，顯示整個動力電池系統以及重要系統的動、靜態信號參數(例如：能量監視器畫面、電池總電壓、電池總電流與各繼電器工作狀態等)。
2.BMS（動力電池管理系統）帶被動均衡功能，6路電子開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫）， 與充電機CAN通訊，通過BMS控制車載充電機工作，估算SOC(荷電狀態)等。
3.通過BMS上位機軟件，BMS可將電池的重要狀態參數數據輸送至Mini PC(電腦)，并顯示在多媒體顯示終端上。
4.能模擬設置動力電池、電池模組的常見故障，例如單體電池電壓過高、單體電池欠壓、電池溫度過高等，并通過正確的檢測操作和排故操作，消除相應故障。
5.能在動力電池包內部設置實際故障，含充電繼電器、放電繼電器、預充繼電器、高壓互鎖等故障，并通過正確的檢測操作和排故操作，消除相應故障。
6.實訓臺配置檢測工位，可讓學員對單體電池電壓、電流等參數進行測量，測量部位標注檢測零件名稱。
7.實訓臺配有車載充電機和國標交流充電座，充電機通過CAN協議與 BMS 通信，按原車控制方式完成真實充電操作。
8.實訓臺配備放電負載，通過放電線性電阻模擬實車放電過程，放電電流大小可以選擇。
9.動力電池包設置有機械維修開關，拔出機械維修開關后，可以打開上蓋觀察。
10.能夠與子系統 - 驅動電機及其控制系統實訓臺等通過CAN總線進行通信和數據交換，并連接組成一套完整的檢測與維護實訓系統。
三、動力電池及其管理系統實訓臺的基本配置：
三元鋰動力電池包，帶CAN通訊的BMS鋰電管理一體機，帶CAN通訊的動力電池包顯示儀表，車載充電機，國標充電插口（帶CC/CP信號），緊急斷電開關，DC-DC轉換器，12V60AH輔助蓄電池，放電控制繼電器，充電控制繼電器，預充控制繼電器，預充電阻，霍爾電流傳感器，鋁殼電阻3件，鋁殼電阻控制繼電器3件，帶CAN通訊的車載充電機、放電負載、可移動平臺和示教板。
四、動力電池及其管理系統實訓臺的技術規格：
1. 動力電池包單體電池規格：原車
動力電池包單體電池串數：原車
動力電池包電壓與容量： 原車
2.動力電池工作溫度：-20℃～+60℃
3.設備外接電源：交流220V±10% 50Hz
4.BMS：電池管理系統，含主控模塊和參數采集模塊
5.臺架尺寸： 40*40鋁型材1200mm*1200mm*1700mm（長*寬*高）
五、動力電池及其管理系統實訓臺的安全保護性能：
1.實訓臺配備12V電源接地機械開關，可隨時斷開12V 接地，切斷整個系統電源。
2.設備配有急停按鈕，緊急情況按下急停按鈕可立即斷開主電源回路，實現多重安全保護。
————————————————————————————————————————————————————
