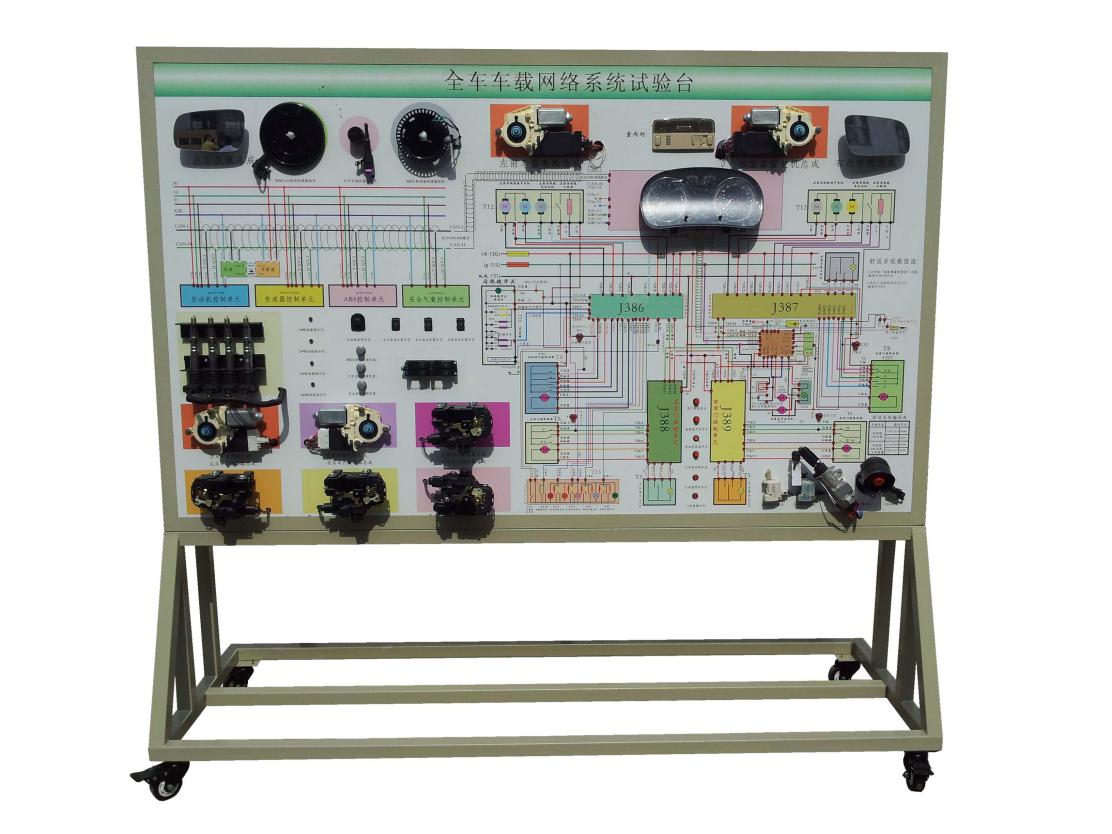

一、CAN數據傳輸網絡系統示教板的產品簡介：

　　采用全新大眾B5數據傳輸網絡系統實物為基礎，充分展示CAN數據傳輸網絡系統的組成結構和工作過程。

　　適用于學校對汽車CAN數據傳輸網絡系統理論和維修實訓的教學需要。

二、CAN數據傳輸網絡系統示教板的功能特點：

1.真實可運行的CAN數據傳輸網絡系統，充分展示車載網絡系統的組成結構，操縱各種數據傳輸信號的電路元件，如檔位開關、節氣門信號、轉速信號、水溫信號、防盜信號、電動窗開關信號、門鎖信號等，真實演示CAN數據傳輸網絡系統的工作過程。

2.示教板面板采用耐撞擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析車載網絡系統的工作原理。

3.示教板面板上安裝有檢測端子，可直接在面板上檢測CAN數據傳輸網絡系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

4.示教板面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對車載網絡相連接的發動機系統、自動變速器系統、儀表系統、ABS系統、舒適系統的控制單元進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。

5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。

6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、CAN數據傳輸網絡系統示教板的技術規格：

外形尺寸（約）：2400×700×1800mm(長×寬×高)

外接電源：交流220V±10% 50Hz

工作電壓：直流12V

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：100*60mm

四、CAN數據傳輸網絡系統示教板的基本配置(每臺)：

————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查CAN數據傳輸網絡系統示教板的貨品外觀，核實CAN數據傳輸網絡系統示教板的型號、數量及配件，拒收處于受損狀態的CAN數據傳輸網絡系統示教板并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供CAN數據傳輸網絡系統示教板產品說明書內的質保條件和質保期，在質保范圍內提供對CAN數據傳輸網絡系統示教板的免費維修，超出條件承諾時提供對CAN數據傳輸網絡系統示教板的有償維修；
4、退貨/換貨：單方面原因?qū)е碌腃AN數據傳輸網絡系統示教板錯誤或CAN數據傳輸網絡系統示教板購買數量錯誤，造成CAN數據傳輸網絡系統示教板的退換貨要求，將不被接受；
5、貨期說明：CAN數據傳輸網絡系統示教板的發貨期為參考值，如您需要了解CAN數據傳輸網絡系統示教板的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對CAN數據傳輸網絡系統示教板有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答CAN數據傳輸網絡系統示教板的相關疑問，我們還可以幫您推薦符合您要求的汽車示教板設備等相關產品！
————————————————————————————————————————————————————
