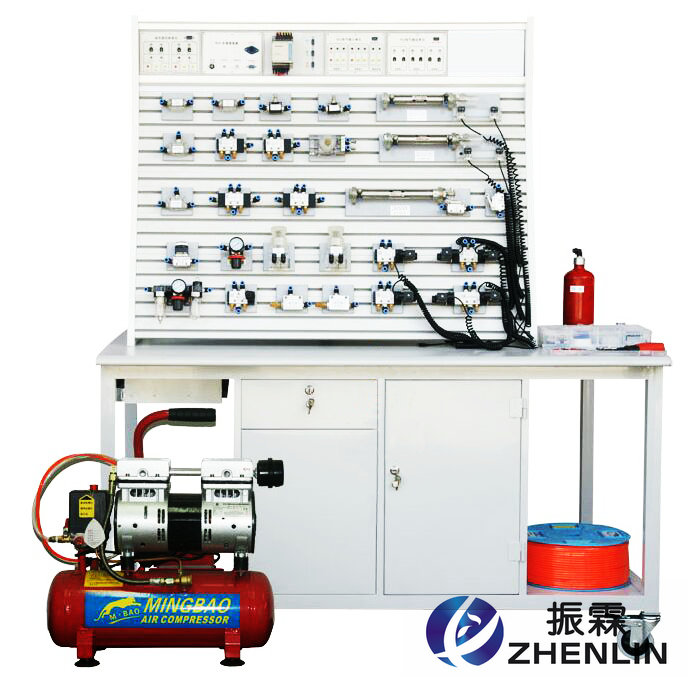

鋁槽式鐵桌氣動PLC控制實驗系統
發布者：信息資訊 發表時間:2020-09-22
一、鋁槽式鐵桌氣動PLC控制實驗臺的產品型號：
鋁槽式鐵桌雙面雙套氣動PLC控制實驗臺
鋁槽式鐵桌雙面合一氣動PLC控制實驗臺
鋁槽式鐵桌單面單套氣動PLC控制實驗臺
二、鋁槽式鐵桌氣動PLC控制實驗臺的概述：
ZLKL-F2鋁槽式鐵桌氣動PLC控制實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器（PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
該系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。

計算機另行配置，本設備不包含在內
三、鋁槽式鐵桌氣動PLC控制實驗臺的特點：
1、實驗設備采用了鐵桌鋁槽結構，實驗元件可自由安裝移動，靈活性大。
2、實驗氣動元件均裝有鋁制專用底板，實驗時組裝快捷，方便。
3、實驗電氣控制采用低壓直流24V電源，實驗回路控制安全。
4、電氣主控制單元采用PLC可編程序控制器，可與PC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程控制器控制的優越性，加深對PLC可編程控制器的了解及掌握。
四、鋁槽式鐵桌氣動PLC控制實驗臺的技術參數：
1、PLC可編程序控制器：三菱FX1s-14MR型主機（可根據客戶要求選擇，8輸入6輸出，繼電器型）
2、交直流電源：輸入 AC 220V 輸出：DC24V/2A
3、空氣壓縮機（MB-550W-9 單頭靜音氣泵）電源：AC220V 電機功率：550W×1只，氣罐容積：110L/min 額定輸出氣壓 0.7MPa。

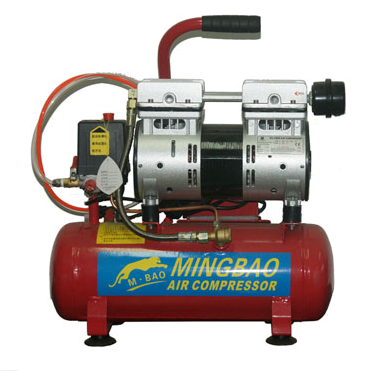

空氣壓縮機：
5、實驗臺外形尺寸： 1500mm×1000mm×820mm
6、實驗支架尺寸：1140mm×600mm×920mm
五、鋁槽式鐵桌氣動PLC控制實驗臺的基本配置：
(一）氣動元件配備（都固定在元件配置板上）：

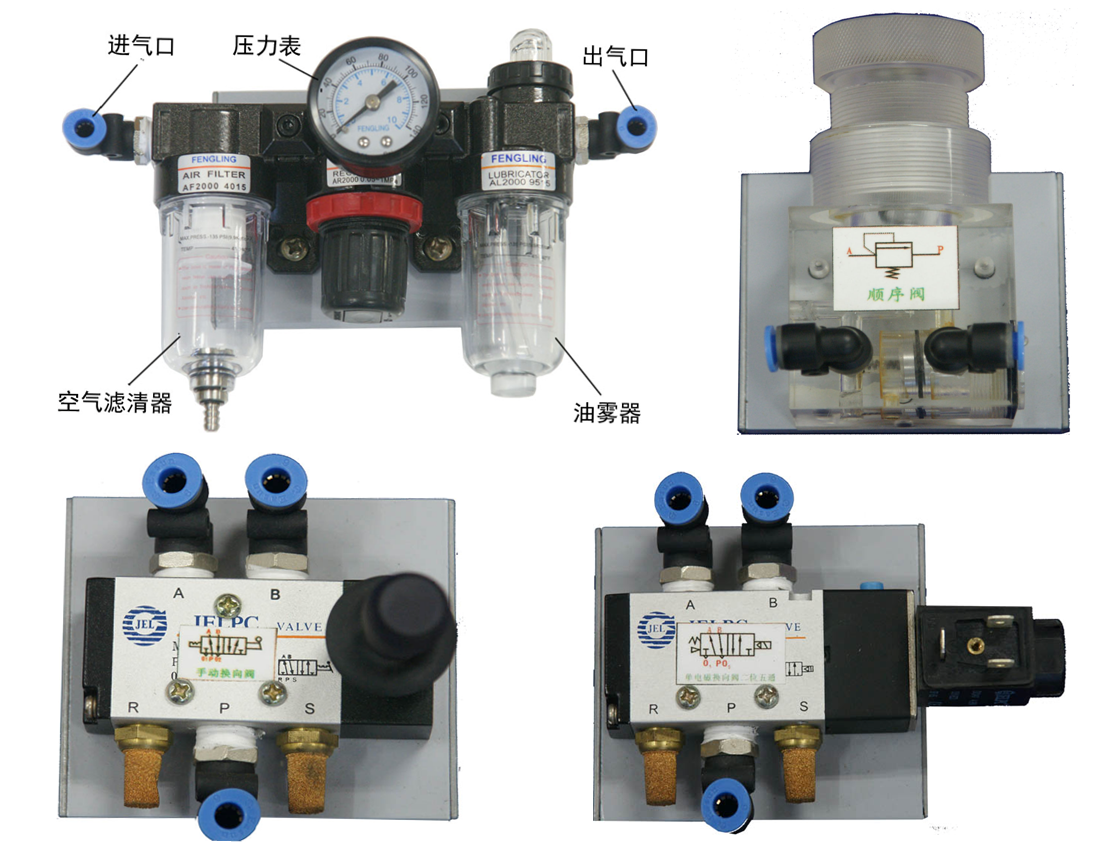

空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控換向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸，行程開關（常閉、常開）等。

（二）電氣模塊：
1、直流24V（2A）電源單元
2、PLC可編程序控制器
3、PLC電氣控制輸入單元
4、PLC電氣控制輸出單元
5、繼電器控制單元
（三）附件
菲力格-300專業工具配件箱
六、鋁槽式鐵桌氣動PLC控制實驗臺的基本實驗回路：
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸的調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回
16、直線缸，旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
