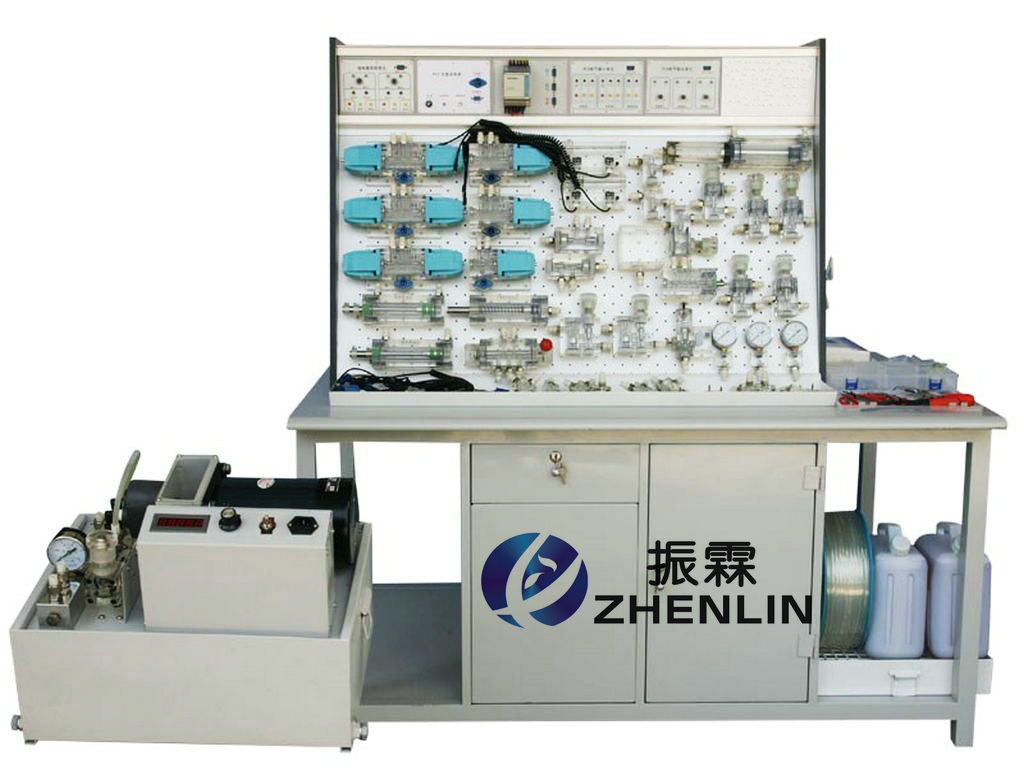

插孔式鐵桌液壓PLC控制實驗臺
發布者：信息資訊 發表時間:2020-09-22
　　插孔式鐵桌液壓PLC控制實驗臺是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在我公司專利產品透明液壓傳動演示系統的基礎上，綜合了液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。
液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，可以加深對PLC可編程序控制器的了解及掌握。

一、插孔式鐵桌液壓PLC控制實驗臺可定制型號：
插孔式鐵桌單面單套液壓PLC控制實驗臺
插孔式鐵桌雙面合一液壓PLC控制實驗臺
插孔式鐵桌雙面雙套液壓PLC控制實驗臺
二、插孔式鐵桌液壓PLC控制實驗臺的特點：
實驗系統采用“二合一”雙面結構，即一張實驗桌可供兩組四位學生分別雙面進行液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。該實驗臺采用了鋁合金及高密度板材料。美觀大方，堅固耐用，操作方便?；九渲脼椋阂簤簩嶒炘?套，液壓實驗PLC電氣控制系統1套；液壓實驗繼電器控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）。
三、插孔式鐵桌液壓PLC控制實驗臺的技術參數：
1、電源：AC 220V 50Hz（市電）
2、實驗臺外形尺寸： 1500mm× 1000mm×820mm
3、實驗支架尺寸： 1130mm×500mm×770mm
4、PLC可編程序控制器：三菱FX1s-14MR型主機，8輸入、6輸出。

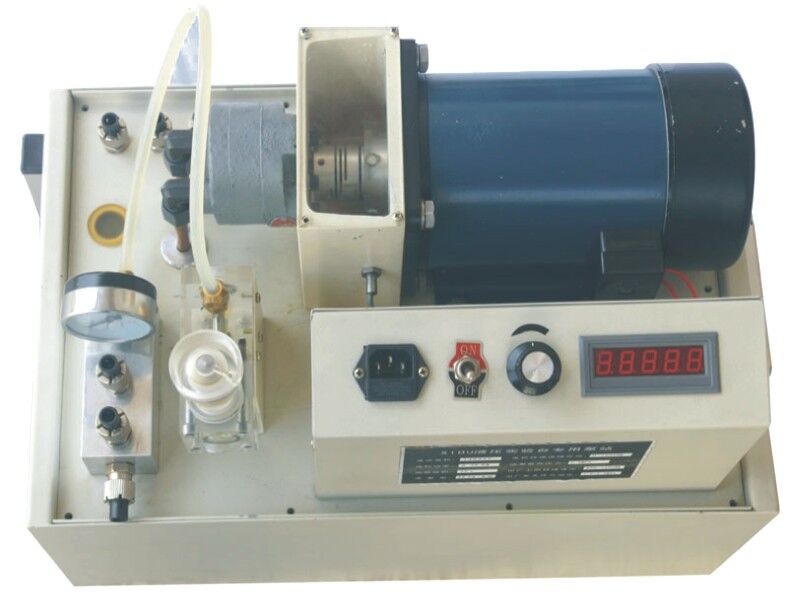

5、實驗專用齒輪泵站
工作電源：AC：220V 電機功率：750W 電機調速范圍： 0-1500轉/分安全限速范圍：1000-1500轉/分油泵輸出最高工作壓力：2.5MPa 安全壓力設定范圍：0.3 - 2.5 MPa 油箱容積：25L 液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB

實驗專用齒輪泵站
四、插孔式鐵桌液壓PLC控制實驗臺的基本元件：
（一）、液壓元件配備：
壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，壓力繼電器，行程開關等。
（二）、電氣模塊：
1、直流24V（2A）電源單元
2、PLC可編程序控制器
3、PLC電氣控制輸入單元
4、PLC電氣控制輸出單元
5、繼電器控制單元
（三）、附件：
1、菲力格-300專業工具配件箱
五、插孔式鐵桌液壓PLC控制實驗臺的基本實驗回路
1、用換向閥的換向回路
2、用“O”型機能換向閥的閉鎖回路
3、用液控單向閥的閉鎖回路
4、壓力調定回路
5、二級壓力回路
6、用減壓閥的減壓回路
7、用增壓缸的增壓回路
8、用換向閥的卸載回路
9、進油節流調速回路
10、回油節流調速回路
11、調速齒輪泵調速回路
12、調速齒輪泵和調速閥的復合調速回路
13、流量閥短接的速度換接回路
14、二次進給回路
15、用順序閥的順序動作回路
16、用壓力繼電器的順序動作回路
17、用行程開關的順序動作回路
18、用行程換向閥的順序動作回路
