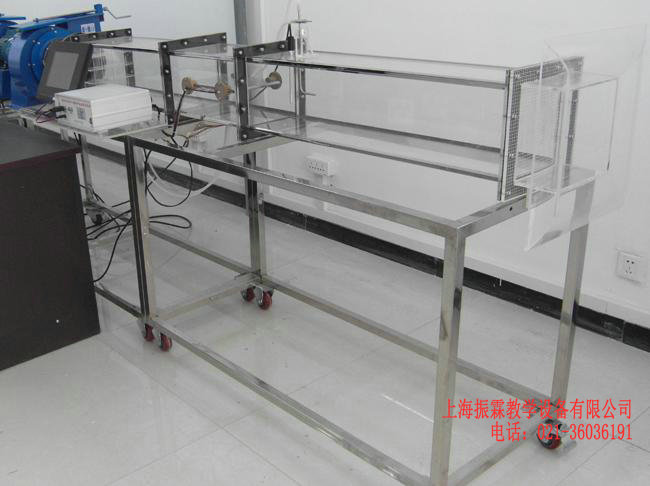

強迫對流空氣橫掠平板放熱系數測試裝置 -- 上海振霖教學設備有限公司
- 發布者：信 息 資 訊 發表時間:暫無
- 一、強迫對流空氣橫掠平板放熱系數測試裝置（數據采集型）的主要用途：
1、測定空氣橫向流過平板壁面的平均溫度，平板內電加熱器的電流、電壓，平板壁面周圍空氣溫度 。
2、測定空氣橫向流過平板強迫對流放熱系數，根據對強迫對流放熱的相似分析，將實驗數據整理出準則方程式。
二、強迫對流空氣橫掠平板放熱系數測試裝置（數據采集型）的技術參數：
1、電鍍紫銅平板電加熱器電源：AC220V，額定電流5A，電加熱功率：≤500W；
2、數顯電壓表：精度0.2級；
3、數顯電流表：量程5A，精度0.2級；
4、電鍍紫銅平板溫度測試傳感器：采用進口DS18B20；
5、溫度測量：-55～+127℃，精度：±0.2FS；
6、空氣差壓傳感器：量程1000Pa，精度0.25級；
7、多翼式低噪音風機：全壓450～350Pa，風量1300～3300m3/h，轉速1450r/min，功率750W，電壓220V。
8、電鍍紫銅平板試件規格：δ=0.1 mm，長度280mm，寬度190 mm，表面黑度
ε=0.2，導熱系數λ=15 (W/m℃)；
9、測試裝置規格：2000mm×550mm×1200mm。
10、采用7寸彩色觸摸屏同屏顯示數據，所有實驗數據一目了然，便于觀察每個數據的即時變化
三、強迫對流空氣橫掠平板放熱系數測試裝置（數據采集型）的主要配置：
序號 名稱 規格型號 數量 1 電鍍紫銅平板試件 190×280mm 紫銅板厚度4mm 1套 2 多翼式低噪音風機 CF－11 1套 3 風洞 有機玻璃 1套 4 畢托管 L型 1套 5 差壓傳感器 HALO-FY-WG 1套 6 測溫傳感器 DS18B20 7套 7 數顯電壓表 SX－48 1套 8 數顯電流表 SX－48 1套 9 彩色觸摸屏 TPC7062TX 1套 10 數據采集模塊 SB75 1套 11 不銹鋼實驗臺 底部裝有腳輪 1套 找不到想找的產品?請點擊 產品導航頁
