一、ZLHJ-V58矩形單格V形濾池系統的實驗目的和原理：

　　V型濾池是一種高速新型均粒濾料濾池。

　　該型濾池已在法國、英國、意大利、以色列等國家的一些水廠采用。國內已有南京、西安、上海等城市采用。它的特定是：采用單層加厚均粒石英砂濾料，深層截污，濾速可達7～20m/h，一般為12.5～15m/h;V型進水槽(兼作反沖洗時原水表面清掃布水槽)和排水槽分設兩側，池子可沿著長度的方向發(fā)展，布水均勻;底部采用帶柄長濾頭底板的排水系統，不設礫石支承層;反沖洗采用壓縮空氣、濾后水和原水等三種流體，成為一種獨特的氣、水反沖洗形式。因此，可用最小的水頭損失和電耗，而獲得理想的沖洗效果。

　　V型濾池是一種高濾速新型均粒濾料的技術研究，使學生能達到以下目的：

　　1、了解V型濾池內部構造及工藝流程;

　　2、加深對設計參數基本概念的理解;

　　3、可以通過運轉測出進、出水濁度，提高操作技能。

二、ZLHJ-V58矩形單格V形濾池系統的主要技術指標及參數：

　　1、環(huán)境溫度： 5℃～40℃

　　2、處理過濾水量： 1 m3/h

　　3、反沖洗水量： 0.57 m3/10min

　　4、反沖洗強度：(與氣一起反沖)6L/s·m2

　　5、過濾濾速： 12 m/h

　　6、反沖時間： 10min

　　7、反沖洗氣量：(15L/sm2)1.44 m3/10min

　　8、裝置外形尺寸：1600mm×500mm×1500mm、

　　9、工作電源：AC220V±10%、50Hz，單相三線制，功率800W，安全保護：具有接地保護、漏電保護、過流保護

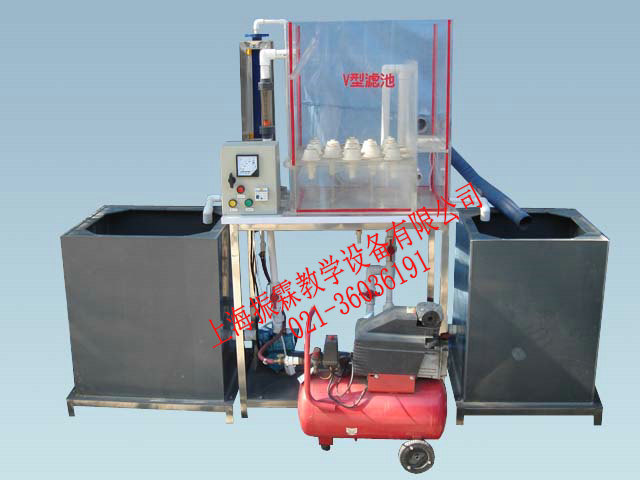

三、ZLHJ-V58矩形單格V形濾池系統的主要配置：

　　1、單格V形濾池1套：透明有機玻璃材質、厚度10mm，包含小阻力配水系統、配氣空濾板，氣吸管、水沖洗水管、濾料層、進水V型槽、排水槽、清水渠、排水渠等;

　　2、原水箱和清水箱1只：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排凈;

　　3、原水箱配電機攪拌1臺、304不銹鋼攪拌槳1套;(功率25W、轉速90rpm)、

　　4、防腐蝕提升進水泵1臺：流量：27～32(L/min)、揚程：3.1～4.3(m)、

　　5、反沖洗水泵1臺：流量1m3/h、揚程40m、轉速2900r/min、功率0.9KW。

　　6、空氣壓縮機1臺(電源 220V、功率550W、排氣量36L/min，壓力0.4-0.8MPa;氣量容積8L)、

　　7、大號濾帽9只;

　　8、流量測量與調節(jié)：污水流量1個(量程250-2500L/H)，氣體流量1個(量程400~4000L/h);

　　9、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，

　　10、配套UPVC連接管道和閥門(中財品牌)。

　　11、不銹鋼框架實驗臺(30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳)等組成。
