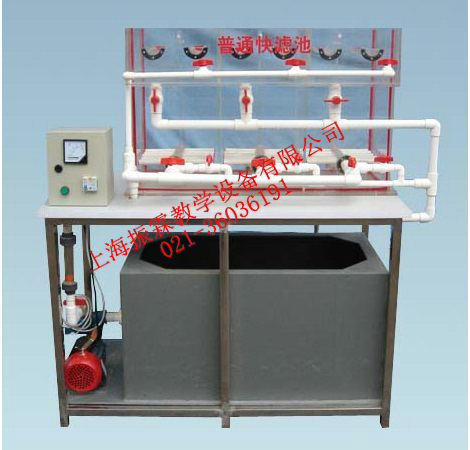

一、ZLHJ-V49普通快濾池裝置的構造：

　　快濾池一般用鋼筋混凝土建造，池內有排水槽、濾料層、墊料層和配水系統;池外有集中管廊，配有進水管、出水管、沖洗水管、沖洗水排出管等管道及配件。

　　過濾時，加入凝聚劑的渾水自進水管經集水渠、排水槽進入濾池，自上而下穿過濾料層、墊料層，由配水系統收集，并經出水管排出。此時開F1、F2，關F3、F4、F5。經過一段時間過濾，濾料層截留的懸浮物數量增加，濾層孔隙率減小，使孔隙水流速增大，其結果一方面造成過濾阻力增大，另一方面水流對孔隙中截留的雜質沖刷力增大，使出水水質變差。當水頭損失超過允許值，或者出水的懸浮物濃度超過規(guī)定值，過濾即應終止，進行濾池反沖洗。反沖洗時，開F3、F4，關F1、F2。反沖洗水由沖洗水管經配水系統進入濾池，由下而上穿過墊料層、濾料層，最后由排水槽經集水渠排出。反沖洗完畢，又進入下一過濾周期。

二、ZLHJ-V49普通快濾池裝置的主要技術指標及參數：

　　1、環(huán)境溫度：5℃～40℃

　　2、處理水量：0.5～1m3/h、

　　3、濾池分為3格、

　　4、裝置外形尺寸：1200mm×600mm×1200 mm

　　5、工作電源：AC220V±10%、50Hz，單相三線制，功率370W，安全保護：具有接地保護、漏電保護、過流保護;

三、ZLHJ-V49普通快濾池裝置的主要配置：

　　1、快濾池池體：透明有機玻璃材質、厚度10mm，包含大阻力配水系統、承托層、濾料層和排水槽、進出水管道和閥門，反沖洗進出水管道和閥門等;

　　2、原水箱和清水箱1只：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排凈;

　　3、原水箱配電機攪拌1臺、304不銹鋼攪拌槳1套;(功率25W、轉速90rpm)、

　　4、水泵：額定流量1m3/h，功率370W，揚程15m;

　　5、流量測量與調節(jié)：轉子流量計，污水流量1個，LZS-15(100～1000L/h);

　　6、進水管：DN20mm;反沖洗管：DN32mm;

　　7、石英砂濾料二種;

　　8、實驗臺面(10mm厚PP白色板)、

　　9、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，

　　10、配套UPVC連接管道和閥門(中財品牌)。

　　11、不銹鋼框架實驗臺(30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳)等組成。
