飽和蒸汽壓和溫度關系實驗裝置
- 發布者：信 息 資 訊 發表時間:2020-03-11
- 一、實驗?zāi)康?/strong>
1、通過觀察飽和蒸汽壓力和溫度變化的關系，加深對飽和狀態的理解，從而樹立液體溫度達到對應于液面的壓力的飽和溫度時，沸騰便會發生基本概念。
2、通過對實驗數據的整理,掌握飽和蒸汽P-t關系圖表的繪制方法。
3、觀察小容積的泡態沸騰現象。

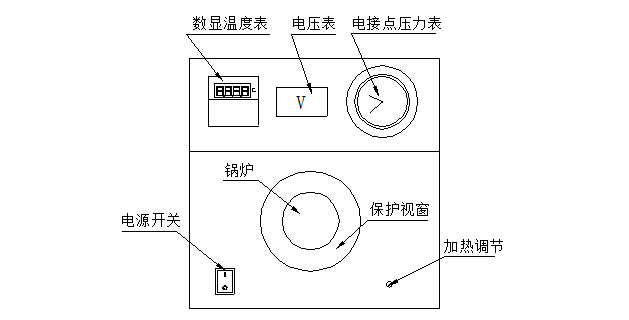

二、實驗設備(如下圖所示)
實驗裝置主要由加熱密封容器、電接點壓力表-0.1～0.9MPa)、電子溫度數顯儀、電子調壓器(0～220V)、電壓表、透明玻璃窗等組成。采用電接點壓力表的目的，在于使用能限制壓力的意外升高,起到安全保護作用。
三、實驗方法和步驟
（1）電接點式壓力表的使用方法
本關系儀采用的是電接點式壓力表，表面中心設有調節旋紐（黑膠木），用兩指旋動旋紐外緣可以撥動紅色指針，此針用于限定蒸汽發生器內壓力上限，一般在使用時先撥至壓力計表面的1MPa刻度處。用一字形螺絲刀旋轉中心的旋鈕撥動綠色指針，此指針用于設定某一壓力值，當蒸汽發生器內壓力（黑色指針指示）升至該設定的壓力值時，兩針相撞后進入保溫狀態，如此多次將綠色指針分別設置各點壓力值，使加熱后蒸汽發生器內壓力（黑色指針）到達設定指針壓力位置，再觀察此時的壓力讀數所對應溫度計讀數值。
由于實驗時溫度和壓力較高，當黑色指針或綠色指針與紅色指針相撞時，儀器隨即自動斷開加熱電源（處于保溫狀態），保證安全。
1、熟悉實驗裝置的工作原理，性能和使用方法。
2、將調壓旋鈕左旋到起始點，然后接通電源。
3、將電接點壓力表的上限壓力指針撥到稍高于實驗壓力(例如:0.2MPa)的位置可作為第一設定壓力值。
4、首先將調壓旋鈕緩慢右旋，調整輸出電壓在100V左右，使溫度逐漸上升，10分鐘后，再逐步將輸出電壓調至180～200V，待蒸汽壓力升至接近于第一設定壓力值時，將電壓降至100～120V左右(參考值)。由于熱慣性,壓力將會繼續上升，待壓力達到設定值時，再適當調整(提高或降低)，使工況穩定(壓力和溫度基本保持不變)。此時，立即記下蒸汽的壓力和溫度。重復上述實驗，在0～0.6MPa(表壓)范圍內，取不少于5個壓力值，順序分別進行測試。實驗點應盡可能分布均勻。
5、實驗完畢后，將電壓旋回零位,并斷開電源。
6、記錄實驗環境的溫度和大氣壓力。
四、數據記錄和處理

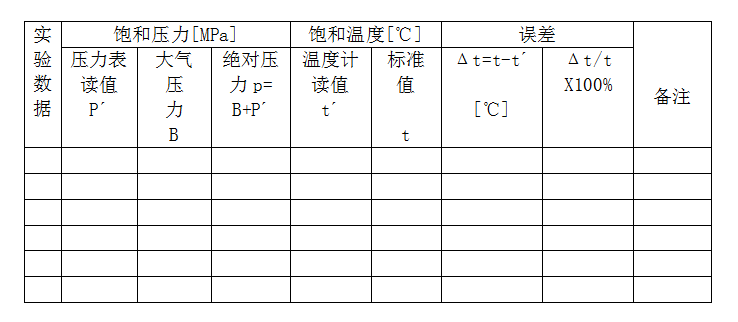

1、記錄與計算

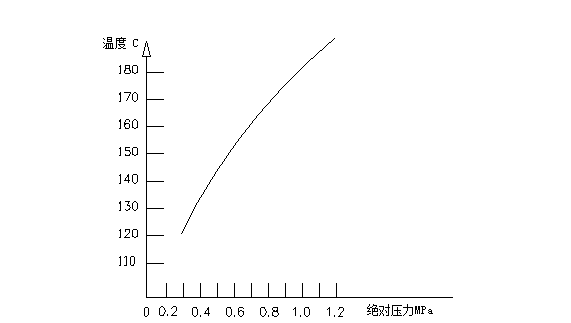

2、繪制P-t關系曲線
將實驗結果點在坐標中，去除特殊偏離點，繪制曲線。

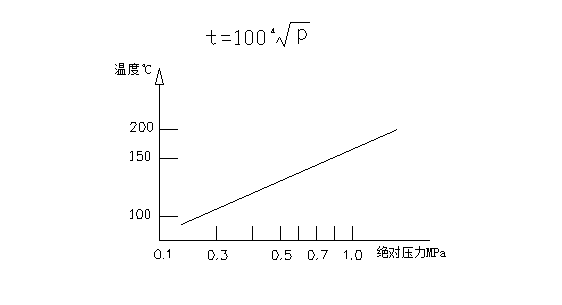

3、整理成經驗公式，將實驗點繪制在雙對數坐標中，實驗曲線將基本呈一直線，所以飽和水蒸汽壓力和溫度的關系可以近似整理成下列經驗公式
