粉塵粒徑分布測定實驗裝置說明書
- 發布者：信 息 資 訊 發表時間:2019-12-11
- 通風與除塵中所研究的粉塵都是由許多大小不同粉塵粒子所組成的聚合體。粉塵的粒徑分布也叫分散度—即粉塵中各種粒徑或粒徑范圍的塵粒所占的百分數。以數量統計形式表征的粉塵粒徑布稱為粉塵粒徑數量分布；以質量統計形式表征的粉塵粒徑分布稱為粉塵粒徑質量分布。
粉塵的粒徑分布不同，其對人體到的危害以及除塵的機理也都不同，掌握粉塵的粒徑分布是進行除塵器設計和研究的基本條件。
一、粉塵粒徑分布測定實驗裝置的實驗?zāi)康模?/strong>
(1) 掌握使用移液管法測定粉體粒度分布的原理和方法；
(2) 加深對Stokes顆粒沉降速度方程的理解，靈活運用該方程；
(3) 根據粒度測試數據，能作出粒度累積分布曲線主頻率分布曲線。
二、粉塵粒徑分布測定實驗裝置的實驗原理：
本實驗使用液體重力沉降法（安德遜移液管法）來測定分析粉塵的粒徑分布。
液體重力沉降法是根據不同大小的粒子在重力作用下，在液體中的沉降速度各不相同這一原理而得到的。粒子在液體（或氣體）介質中作等速自然沉降時所具有的速度，稱為沉降速度，其大小可以用斯托克斯公式表示。
（1）
式中：vt — 粒子的沉降速度，cm/s； μ — 液體的動力黏度，g/(cm·s)
ρp — 粒子的真密度， g/cm3； ρL — 液體的密度，g/cm3
g — 重力加速度，981cm/s2； dp—粒子的直徑， cm。
由式（1）可得
（2）
這樣，粒徑便可以根據其沉降速度求得。由于沉降速度是沉降高度與沉降時間的比值，以此替換沉降速度。使上式變?yōu)?br />
（3）
式中：H — 粒子的沉降高度，cm； t — 粒子的沉降時間，s
粒子在液體中沉降情況可用圖1表示。粉樣放入玻璃瓶內某種液體介質中，經攪拌后，使粉樣均勻地擴散在整個液體中，如圖1中狀態甲。經過t1后，因重力作用，懸浮體由狀態甲變?yōu)闋顟B(tài)乙。在狀態乙中，直徑為d1的粒子全部沉降到虛線以下，由狀態甲變到狀態乙，所需時間為t1。根據式（3）應為
甲 乙 丙 丁圖 1 顆粒在液體中的沉降狀態示意圖
粒徑為d2粒子全部沉降到虛線以下（即達到狀態丙）所需時間為
； 同理，
根據上述關系，將粉體試樣放在一定液體介質中，自然沉降，經過一定時間后，不同直徑的粒子將分布在不同高度的液體介質中。根據這種情況，在不同沉降時間，不同沉降高度上取出一定量的液體，稱量出所含有的粉體質量，便可以測定出粉體的粒徑分布。
三、粉塵粒徑分布測定實驗裝置的實驗步驟：
1、沉降瓶有效容積V的檢定：
① 加水至略低于沉降瓶標線處，用溫度計測定水溫并記錄；
② 插入吸液管，并使三通旋塞置于吸液狀態，調節水面準確到20cm標線；
③ 取出吸液管，將沉降瓶中的水移至1000ml量筒中，測定體積V。
2、吸液一次液面下降高度 △h的標定：
① 與步驟1的①、②相同；
② 用吸液管連續n次抽吸、排液，記錄相應液面下降總高度Hn，則每次吸液后，液面下降高度△h=Hn/ n。
3、測定移液管有效長度—20cm標線即至底部的長度。
4、將粉樣按粒徑大小分組（如50~40、40~30、30~20、20~10、10~5μm)，按式（3）計算出每組內最大粉粒由液面沉降到移液管底部所需的時間，即為該粒徑的預定吸液時間，并把它填入記錄表內。

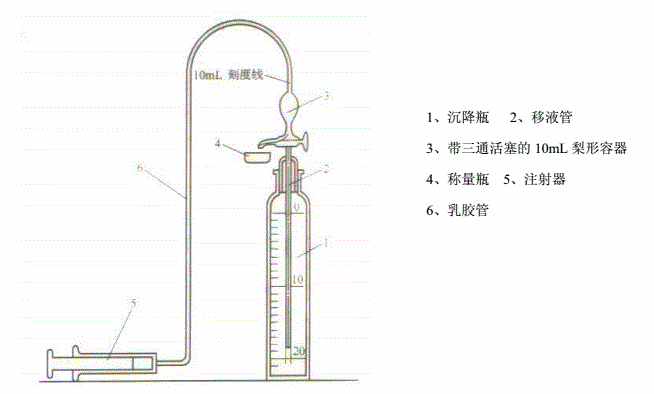

5、懸濁液的制備與裝入
① 稱取約6g干燥過的粉體，精確至1/10000g，放入燒杯中，先向燒杯中加入50~100mL的分散液，使粉體全部潤濕后，再加液到300mL左右。
② 把懸濁液攪拌15min左右，倒入沉降瓶中，把移液管插入沉降瓶中，然后由通氣孔繼續加分散液直到零刻度線（即600mL）為止。
6、測定
① 一手持沉降管底，另一手執其上部，并以手指堵住通氣孔，將沉降管作上下振蕩，并時而傾倒振蕩，持續2～3分鐘。振蕩終了時，迅速反復傾倒。然后置于平臺上，按下秒表，作為沉降開始時刻（t=0）。
② 按步驟4計算出的預定吸液時間進行吸液。勻速向外拉注射器，使液體沿移液管緩緩上升至10mL刻度線，立即關閉活塞，使液體和排液管相通，勻速向里推注射器，使10mL液體被壓入已稱重的稱量瓶（注意要先做好編號）內。然后由排液管吸蒸餾水沖洗10mL容器，沖洗水排入稱量瓶中，沖洗進行2~3次。
按上述步驟根據計算的預定吸液時間依次操作，直至最小粒徑為止。
③ 試樣的干燥和稱量
把全部稱量瓶放入電烘箱中，在低于100℃的溫度下烘干，然后再置于干燥器內，冷卻至常溫，取出稱量。
吸液應注意的問題
（1）每次吸10mL樣品要在15s左右完成，則開始吸液時間應比計算的預定吸液時間提前0.5*15=7.5s。
（2）每次吸液應力求為10mL，太多或太少的樣品應作廢。
（3）吸液應勻速，不允許移液管中液體倒流。
（4）向稱量瓶中排液時，應防止液體測出。
四、粉塵粒徑分布測定實驗裝置的數據記錄與處理：
1、數據記錄
將測定實驗數據記錄于表1、表2
表1 吸液管檢定、試樣及分散液物性
表2 測試結果沉降管 沉降管有效容積V/mL 吸液一次液面下降值△h/cm 沉降管中吸液管有效長度/cm 試樣 試樣名稱 真密度/g·cm-3 試樣質量/mg 分散液 分散劑名稱 分散液溫度/℃ 分散液粘度/g·cm-1·s-1 分散劑濃度/ g·L-1 10mL分散液含分散劑質量md/g
2、數據處理項目 抽吸次數 1 2 3 4 5 6 沉降高度Hi / 粒 徑 di /μm 50 40 30 20 10 沉降時間 ti /sec 稱量瓶編號 空稱量瓶質量 m0i/g 試樣烘干后稱量瓶質量Pi/g 稱量瓶增重(Pi－m0i)/g 粉體試樣質量/g
mi=Pi－m0i－md篩下累積百分數Fi/%
各粒徑的篩下累計百分數按下式計算
式中 Fi—粒徑為di的粉塵的篩下累計百分數，%
mc: —10mL原始樣液的含塵量，g

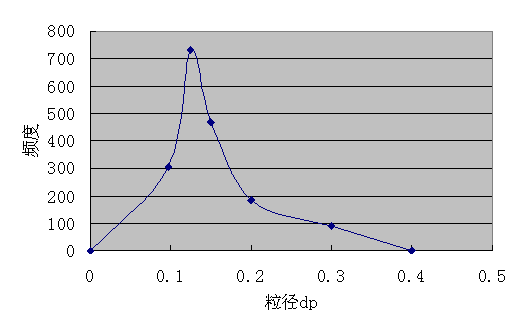

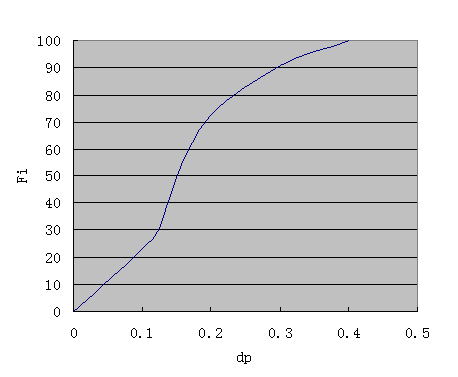

根據表2作出質量累積頻率分布曲線和質量密度分布曲線（可用Excel處理）
樣圖
附：水的粘度(×103Pa·s)
注：1P（泊）=1 g/(cm·s)=0.1 Pa·s溫度℃ 0 1 2 3 4 5 6 7 8 9 0 1.787 1.728 1.671 1.618 1.567 1.519 1.472 1.428 1.386 1.346 10 1.307 1.271 1.235 1.202 1.169 1.139 1.109 1.081 1.053 1.027 20 1.002 0.9779 0.9548 0.9325 0.9111 0.8904 0.8705 0.8513 0.8327 0.8148 30 0.7975 0.7808 0.7647 0.7491 0.7340 0.7194 0.7052 0.6915 0.6783 0.6654 40 0.6529 0.6408 0.6291 0.6178 0.6067 0.5960 0.5856 0.5755 0.5656 0.5561
例如：20℃時，水的水的粘度為1.002×10-3Pa·s=0.01002 g/(cm·s)
