論傳感器模塊性能參數分析
發布者：信息資訊 發表時間:2019-11-25

傳感器的特點包括：微型化、數字化、智能化、多功能化、系統化、網絡化。它是實現自動檢測和自動控制的首要環節。傳感器的存在和發展，讓物體有了觸覺、味覺和嗅覺等感官，讓物體慢慢變得活了起來。通常根據其基本感知功能分為熱敏元件、光敏元件、氣敏元件、力敏元件、磁敏元件、濕敏元件、聲敏元件、放射線敏感元件、色敏元件和味敏元件等十大類。
以下對部分傳感器模塊性能參數的介紹：

傳感器模塊名稱	性能參數
電阻式傳感器	線性范圍≥±2mm；非線性誤差≤1.5％
電容式傳感器	線性范圍≥±3mm；非線性誤差≤2.5％
電感式傳感器	線性范圍≥±3mm；非線性誤差≤2.5％
光電式傳感器	轉速測量范圍：0～2400轉/分
霍爾式傳感器	測量范圍≥2mm
霍爾式轉速傳感器	轉速測量范圍：0～2400轉/分
渦流式傳感器	測量范圍≥4mm
渦流式轉速傳感器	轉速測量范圍：0～2400轉/分
溫度式傳感器(AD590)	溫度控制范圍：室溫～100℃
K型熱電偶	溫度控制范圍：室溫～100℃
E型熱電偶	溫度控制范圍：室溫～100℃
鉑熱電阻(Pt100)	溫度控制范圍：室溫～100℃
銅熱電阻(Cu50)	溫度控制范圍：室溫～100℃
磁電式傳感器	靈敏度：0.5V/m/s
磁電式轉速傳感器	轉速測量范圍：0～2400轉/分
壓電式傳感器	振動頻率范圍：1～30Hz
光纖傳感器	測量范圍≥1.5mm
壓阻式壓力傳感器	測量范圍0～50KPa；非線性誤差≤1.5％；精度≤2％
超聲波式傳感器	測量范圍：20～60cm
氣敏式傳感器	測量范圍：50-2000ppm
濕敏式傳感器	測量范圍：10-95％RH
轉速傳感器	測量范圍：0～2400轉/分

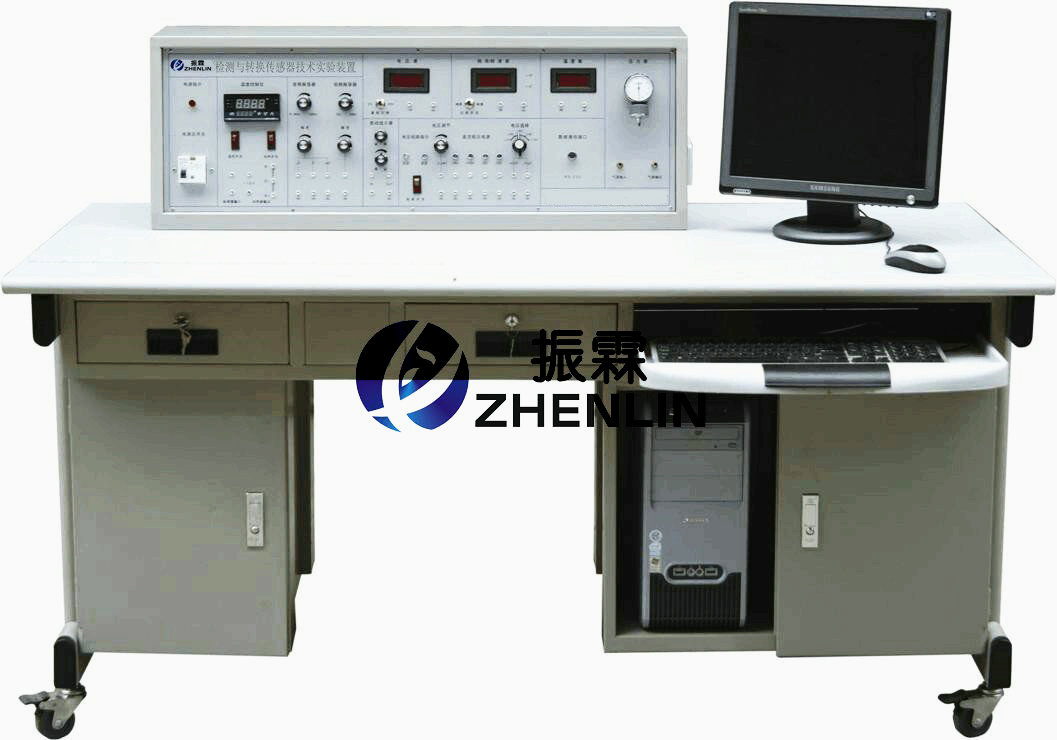

ZLCG-616型檢測與轉換（傳感器）技術實訓裝置（17種傳感器）

一、概述：
ZLCG-616檢測與轉換（傳感器）技術實訓裝置（17種傳感器）是適應不同類別，不同層次的專業要，最新推出的模塊化的新產品。該設備主要用于各大、中專院校開設的“自動檢測技術”、“傳感器原理與技術”、“非電量電測技術”、“工業自動化儀表與控制”、“機械量電則”等課程的實驗需要。（電腦自備），該設備適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。也適合技工學校機電類專業自動控制技術教學內容的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。
二、技術參數：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V   ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功  耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗臺規格外形尺寸：1600×750×1100mm
三、主要結構：
    該設備由主控臺、傳感器、實驗模塊、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗模塊，抽屜存放各種傳感器。
1、實驗桌：規格1500×700×780mm，實驗桌的兩個特點柜可分別安放實驗模板和計算機主機及鍵盤，中間抽屜安放傳感器。實驗桌面板采用密度板，防火板粘面后成形制作。實驗臺規格：920×280×340mm。
2、傳感器：傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器，透明直觀。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口，學生做實驗時快捷方便，有助于學生增加感性認識、提高實驗效果，而且老師可以帶到課堂上講課用。
4、一個模塊對應一類傳感器，實驗接線方便，電源具有自動保護功能。
5、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
四、主控臺功能：
1、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
10、手動氣壓源：0-40Kpa。
三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。
