地線的作用
地線是在電系統或電子設備中，接大地、接外殼或接參考電位為零的導線。地線接在外殼上，以防電器因內部絕緣破壞外殼帶電而引起的觸電事故。地線是接地裝置的簡稱。

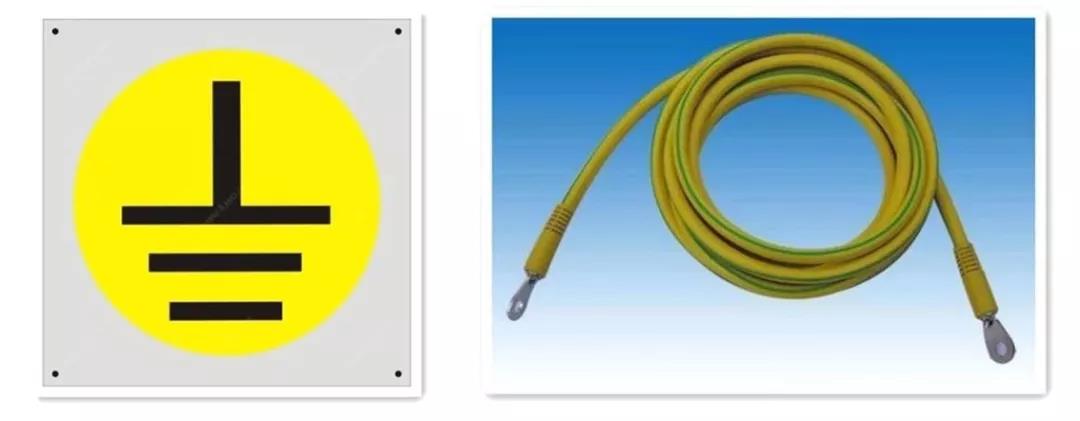

地線一般采用黃綠雙色線
且配有特定標識
如下圖所示
且配有特定標識
如下圖所示
地線的分類
一、實驗室建筑接地：1、防雷保護接地為避免建筑物和其內部的人員與設備遭受雷擊，而將雷擊電流引入大地的一種接地，它通過避雷針或接閃器、引下線和接地極，將雷擊電流引入大地的，防雷接地電阻應小于10Ω。
2、現代建筑普遍采用鋼筋水泥框架結構，將實驗室周邊結構中的鋼筋做電氣聯結，建筑物鋼筋自然接地或與接地干線聯結，形成一個接地的等電位法拉第籠，既具有電磁屏蔽的效果，又有防靜電作用。實驗室還應選擇防靜電的建筑和裝飾材料，同時控制實驗室濕度在50％左右，防止靜電發生。
二、輔助電氣設備接地：
輔助電氣設備接地主要包括照明、空調、電梯、新風機、排風機、除濕機、氣泵、實驗通風櫥等高電壓、大電流和干擾強的通用電氣設備和系統的接地。其接地方式可以參照通用電氣設備接地標準處理。為避免對分析儀器的電氣干擾，應采用單獨的供電回路和地線。一般可與實驗室建筑接地通用。
三 、實驗室設備單獨接地的目的：
1、提供直流地：直流信號接地也稱電子地、信號地和直流工作地，包括模擬地、數字地等，一般是直流電源的負極或零伏點，主要構成低電平信號和直流工作電流流回源的低阻抗通路和建立整個電子系統基準參考點。
2、提供功率地線：功率地將交直流電源造成的干擾泄入大地的接地稱為功率地，它相對直流接地屬于大電流噪音接地，故稱功率地。功率地包括交直流電源濾波器的接地、防瞬態過電壓保護接地(浪涌吸收器的接地)、交流電機和交流繼電器等交流電氣部件等的接地。
3、提供安全接地：安全地通常是分析儀器的金屬外殼接地，是一種簡單而有效地預防人體觸電傷亡的安全措施。由于漏電或電源絕緣損壞等原因，有可能使儀器金屬外殼帶危險電壓，而安全地使故障電流有返回電源的通路，降低人體接觸故障儀器金屬外殼的對接觸電壓．同時使線路上的保護器(斷路器、保險絲、漏電保護器)及時斷開，防止故障電源造成人體觸電傷亡和電氣火災。
4、提供屏蔽接地：屏蔽接地指對外界電磁干擾進行屏蔽，主要有靜電屏蔽和電磁屏蔽，用良好的金屬材料做成屏蔽層，并將屏蔽層可靠接地，這樣可起到電磁和靜電兩種屏蔽作用，既可以抗外界電力線干擾。又可以抗高頻電磁波干擾。

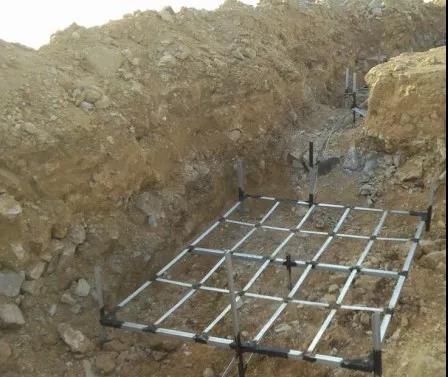

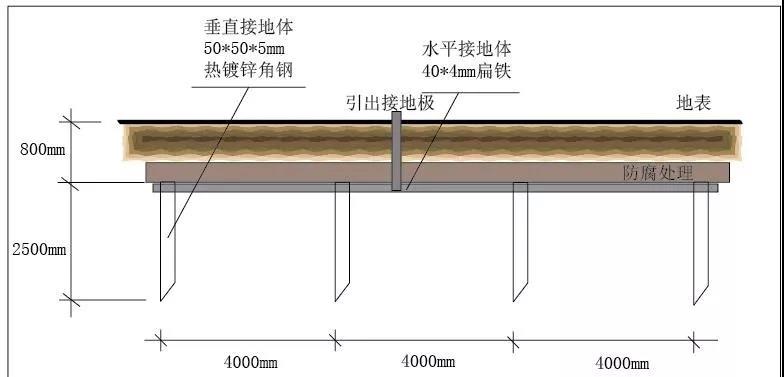

下圖是標準的實驗室地線儀器地線安裝方法：
存在干擾信號的公用地線
對分析儀器的影響
對分析儀器的影響
公共接地和單獨接地的比較：

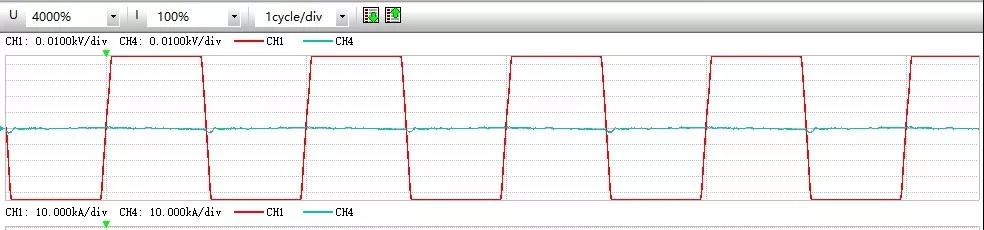

公共地線

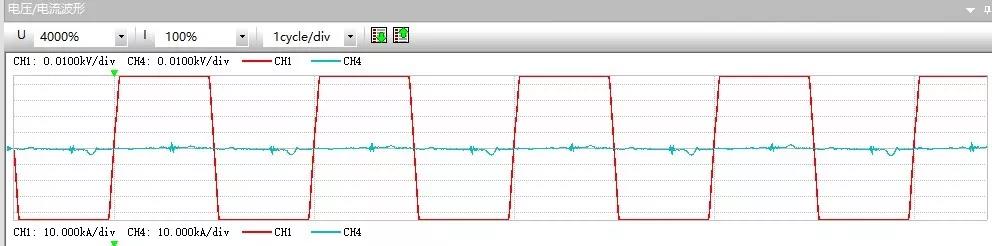

獨立地線
?如上兩幅圖為同一用戶接入公共地線和獨立地線的電源監測圖。
從圖中可以看出，由于客戶地線接入設備比較多，公共地線中存在很多雜亂無章的干擾信號，而客戶改接了獨立地線后，干擾信號明顯小了很多。目前很多實例已經證實這些雜亂的干擾信號不僅僅會影響分析儀器的測試結果，更有甚者會影響儀器核心部件的使用壽命。

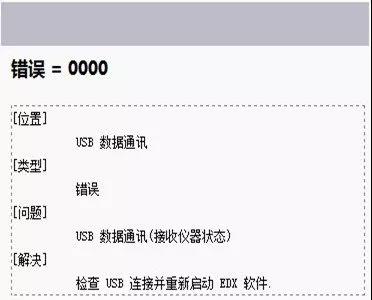

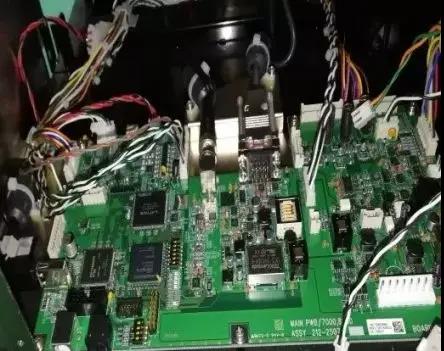

1、對主板通訊單元的影響：
干擾信號第一個“攻擊”的就是主板的通訊單元。且如果不真正解決地線干擾信號問題，這個問題會反復出現。主板上通訊單元會不定期的損壞。

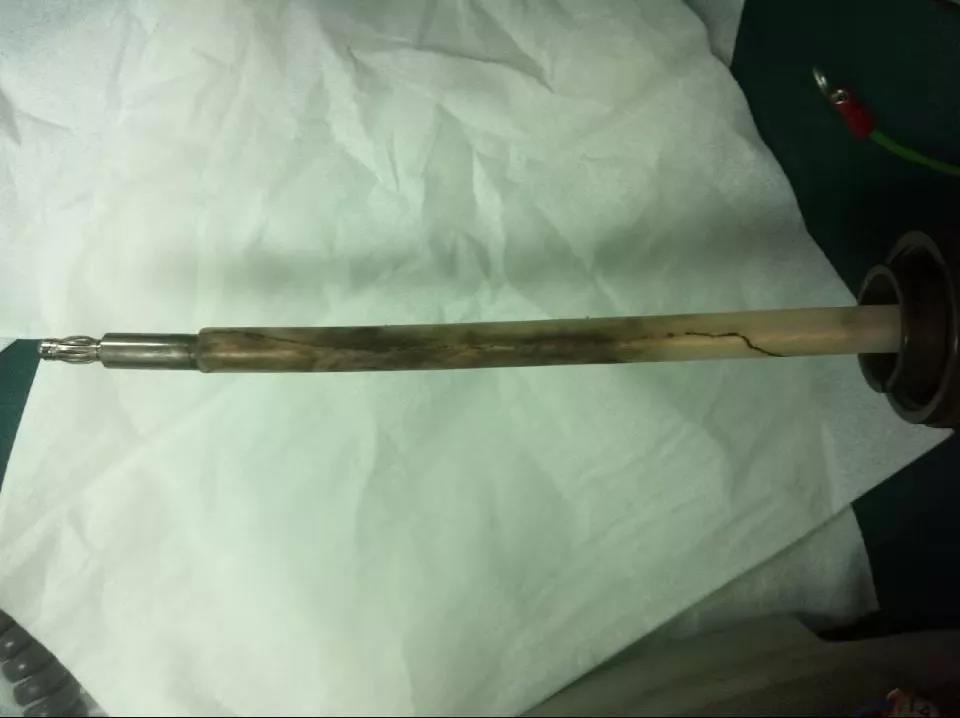

2、對高壓發生單元的影響：
由于高壓產生裝置都是小信號控制大電壓，當控制單元被干擾信號影響后很可能發生過壓過流現象，從而導致高壓裝置燒壞。這類故障損失比較嚴重，維修價格通常都比較高。
